Замена динамика Magellan RoadMate 5236T-LM

Электроника

В этом руководстве по замене вы узнаете, как заменить неисправный динамик. Важно сначала перейти на страницу устранения неполадок, чтобы убедиться, что нужно заменить динамик, а не решить другую проблему.

Шаг 1

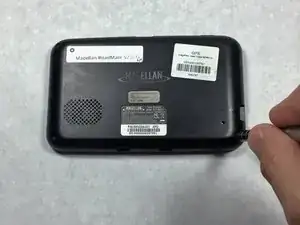

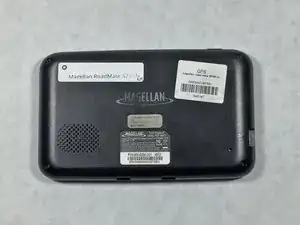

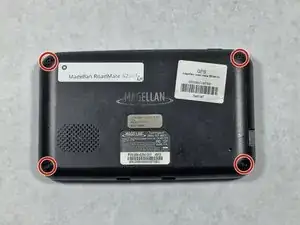

Положите устройство экраном вниз на ровную поверхность.

Уберите четыре винта длиной 5 мм в каждом углу с помощью отвертки Phillips #000.

Шаг 2

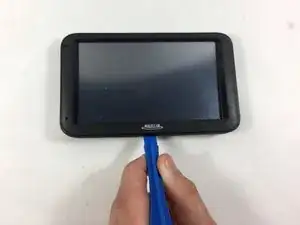

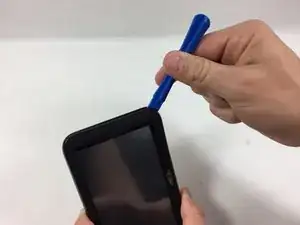

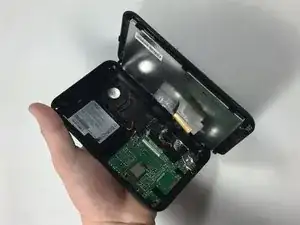

Осторожно вставьте пластиковый инструмент для открывания в шов по бокам устройства.

Проведите инструментом вдоль шва, чтобы разделить переднюю и заднюю крышки.

Шаг 3

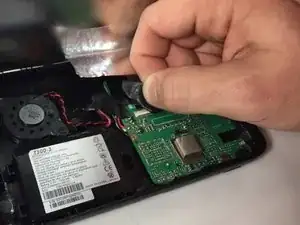

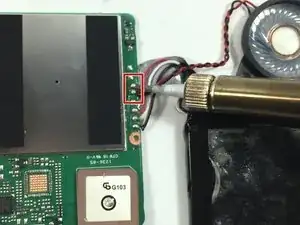

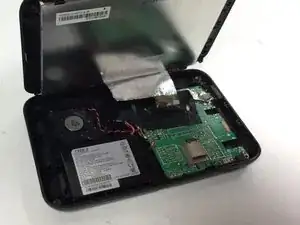

Шлейф соединяет дисплей и материнскую плату через разъем ZIF. Снимите ленту, закрывающую место соединения разъема ZIF с материнской платой.

Используйте пинцет, чтобы отключить разъем ZIF от материнской платы.

Разъем ZIF может отключиться от материнской платы при снятии ленты.

Шаг 4

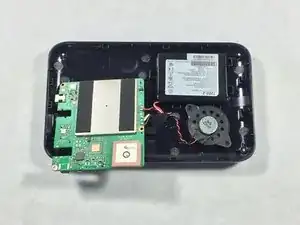

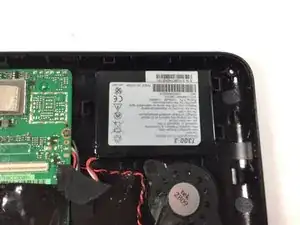

Положите заднюю панель на ровную поверхность так, чтобы батарея, материнская плата и динамик были обращены вверх.

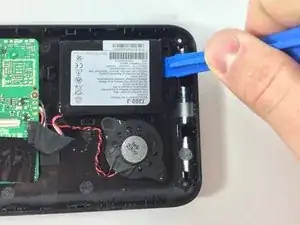

Используйте пластиковый инструмент для открывания, чтобы осторожно отодвинуть батарею от задней панели, чтобы удалить клей, который помогает батарее держаться на панели.
