Замена экрана Magellan RoadMate 5250T-LM

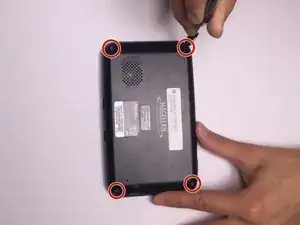

Держите устройство на месте, удалите все четыре винта по 5 мм с задней панели устройства с помощью отвертки Philips #000.

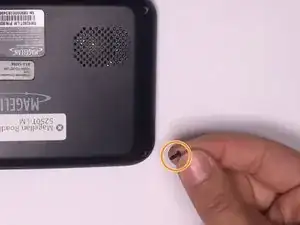

Уберите винты в сторону. Убедитесь, что они легко доступны для сборки устройства.

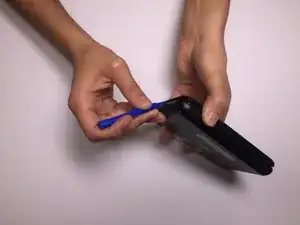

Поднимите заднюю крышку с помощью лопатки.

Удаляйте заднюю крышку медленно и осторожно, чтобы избежать повреждений.

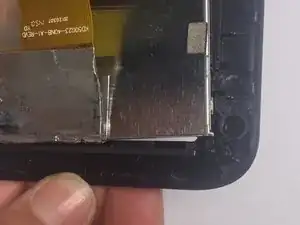

Отделите ленту, удерживающую разъем дисплея на материнской плате.

Чтобы обеспечить правильную сборку, не удаляйте и не сгибайте края ленты.

Используйте нейлоновую лопатку, чтобы поднять черный зажим на разъеме ZIF.

Вытяните шлейф с помощью пинцета.

Шлейф может выпасть после удаления ленты.

Освободите четыре зажима, удерживающих дисплей.

Удалите дисплей с передней панели.
