Замена аккумулятора Magellan RoadMate 5236T-LM

Электроника

В этом руководстве по замене вы научитесь заменять неисправный аккумулятор. Важно сначала обратиться к странице устранения неполадок, чтобы убедиться, что вам действительно нужно заменить аккумулятор, а не решить какую-то другую проблему.

Шаг 1

Положите устройство экраном вниз на ровную поверхность.

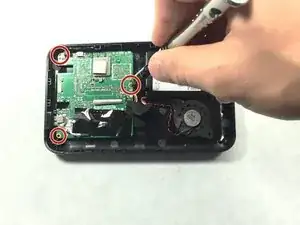

Удалите четыре винта по 5 мм в каждом углу с помощью отвертки Phillips #000.

Шаг 2

Осторожно вставьте пластиковый инструмент для открытия в шов вдоль стороны устройства.

Проведите инструментом вдоль шва, чтобы приоткрыть переднюю и заднюю крышки.

Шаг 3

Шлейф соединяет экран и материнскую плату через разъем ZIF. Удалите скотч, который закрывает место соединения разъема ZIF с материнской платой.

С помощью пинцета отсоедините разъем ZIF от материнской платы.

Разъем ZIF может отсоединиться от материнской платы при удалении скотча.

Шаг 4

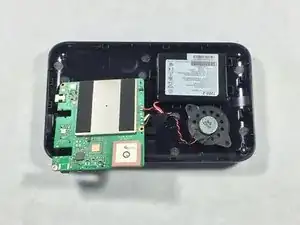

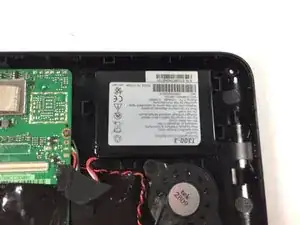

Положите заднюю панель на ровную поверхность так, чтобы аккумулятор, материнская плата и динамик были перед вами.

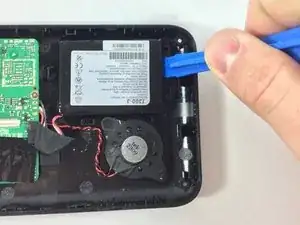

Используйте пластиковый инструмент для открытия, чтобы аккуратно отодвинуть аккумулятор от задней панели и удалить клей, который помогает аккумулятору держаться на панели.
