Замена аккумулятора Marvell RoadMate 5250T-LM
В этом руководстве показано, как снять и заменить аккумулятор в устройстве Marvell RoadMate 5250T-LM. Перед выполнением замены рекомендуется уметь пользоваться паяльником. Чтобы снять аккумулятор, необходимо отпаять его от материнской платы. После этого новый аккумулятор нужно припаять к материнской плате.
Шаг 1

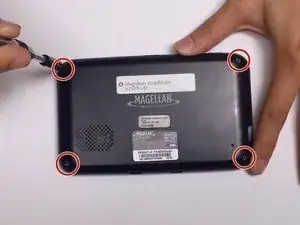

Открутите все четыре винта длиной 5 мм с задней панели устройства с помощью отвёртки с крестообразным шлицем размера 000.
Шаг 2

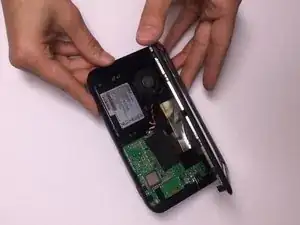

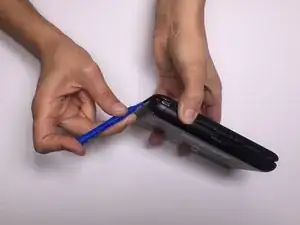

Откройте корпус устройства с помощью пластиковой распорки.
Шаг 3

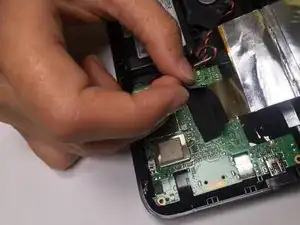

Снимите ленту, закрывающую разъём дисплея на материнской плате.
Воспользуйтесь нейлоновой лопаткой, чтобы поднять чёрную защёлку на ZIF-разъёме.
Извлеките шлейф с помощью пинцета.
Шлейф может выпасть сразу после снятия ленты.
Шаг 4

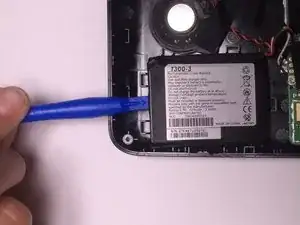

Подденьте оригинальный аккумулятор лопаткой, чтобы разрушить клей, скрепляющий аккумулятор с задней частью корпуса.
Шаг 5

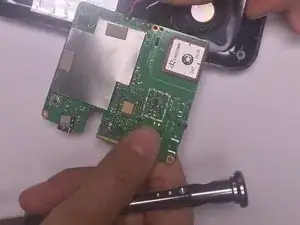

Снимите материнскую плату с устройства, открутив все три винта длиной 4 мм, крепящие её к корпусу, с помощью отвёртки с крестообразным шлицем размера 000.
Шаг 6

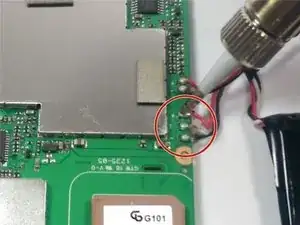

Отпаяйте оригинальный аккумулятор от материнской платы, отсоединив все три провода, которые крепят его к плате.
Нажмите здесь, чтобы ознакомиться с руководством iFixit по технике пайки для этого шага.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
