Замена задней крышки Magellan RoadMate 5120-LMTX
Задняя крышка устройства защищает все компоненты от повреждений и должна быть снята для замены любого компонента в устройстве. Задняя крышка крепится на винтах и очень легко снимается.
Шаг 1
Выключите Magellan RoadMate перед началом работы.

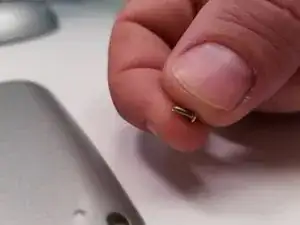

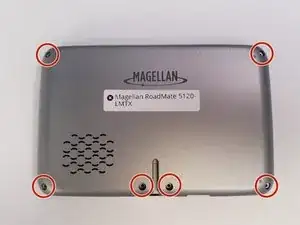

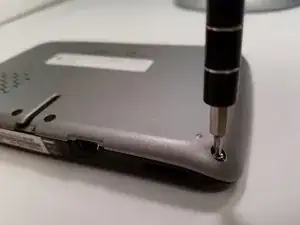

Удалите шесть винтов Phillips #00 длиной 5 мм с задней части устройства.
Шаг 2

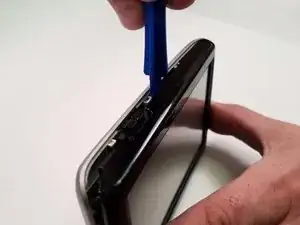

Подденьте заднюю крышку пластиковым инструментом достаточно, чтобы увидеть, где динамик подключен к материнской плате.

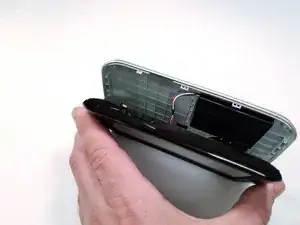

Не открывайте заднюю крышку полностью, иначе вы рискуете повредить провод динамика.

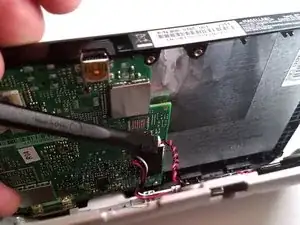

Используйте лопатку, чтобы отключить соединение динамика от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
