Замена аккумулятора TomTom VIA 1605TM

Найдите круглую присоску на задней стороне устройства.

Поворачивайте присоску по часовой или против часовой стрелки, одновременно тянув её к себе, пока она не снимется.

При сборке поворачивайте присоску и прижимайте её, а не тяните наружу.

Место расположения винта — там, где была присоска.

Вставьте шестигранную отвертку 8 мм #T6 в винт.

Выворачивайте винт против часовой стрелки.

При сборке завинчивайте по часовой стрелке.

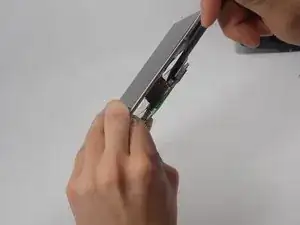

Подденьте по краям пластиковой лопаткой, чтобы разъединить заднюю и переднюю панели.

Старайтесь не разорвать экран при открытии, иначе вы можете повредить деталь. Действуйте аккуратно, но с достаточной силой, чтобы снять экран.

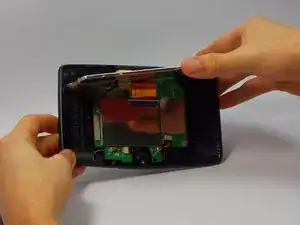

Разместите новую переднюю панель (с новым экраном) на задней панели. Плотно прижмите по краям для крепления.

Выполняйте этот шаг по установке передней панели только если вы полностью закончили. Если остаются компоненты для замены, отложите этот шаг до завершения всех работ.

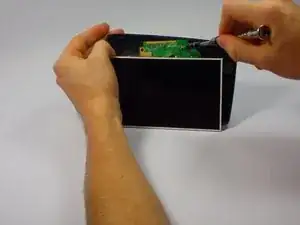

Держите TOMTOM так, чтобы изгиб находился внизу. Найдите четыре винта с крестообразной головкой 1 мм #J1, крепящие плату.

Отворачивайте каждый из них против часовой стрелки.

При сборке заворачивайте по часовой стрелке.

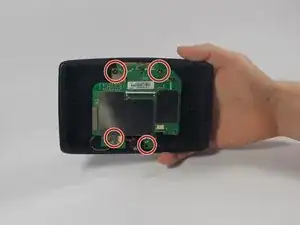

Второе изображение показывает расположение четырёх винтов. ЖК-экран не отсоединяется от платы до следующего шага.

Снимите синий плоский кабель, надавив с каждой стороны на пластиковый держатель нейлоновой лопаткой.

Это отсоединит ЖК-экран от платы.

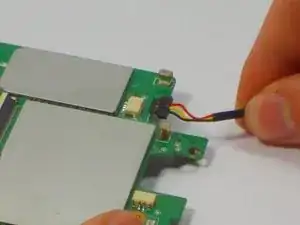

Отсоедините провода, идущие к аккумулятору, сжав боковые части разъёма, подключённого к переднему экрану.

Тяните назад (в противоположном направлении) от разъёма.

Поднимите плату, чтобы открыть доступ к аккумулятору под ней.

При сборке вставьте разъём обратно. Сжимать ничего не нужно. Звук «щёлк» подтверждает плотное соединение.

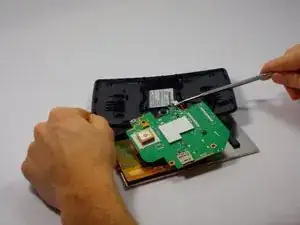

Аккуратно подденьте пластиковой лопаткой и удалите исходный аккумулятор.

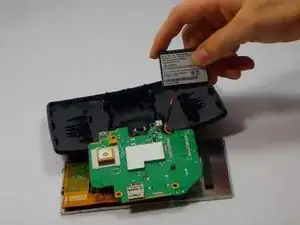

Установите новый аккумулятор на место старого.
