Замена экрана TomTom One XL

Удалите 4 винта 0,4 мм на задней стороне устройства.

Используя лопатку, подденьте заднюю часть от ЖК-экрана. Приложите умеренное усилие, чтобы их разъединить.

Вы можете повернуть TOMTOM XL, чтобы облегчить поддевание задней крышки.

Будьте осторожны, чтобы не повредить два провода, соединяющие части.

После того как вы разомкнёте обе половины, они будут соединены двумя проводами.

Аккуратно расположите обе половины рядом, следя за тем, чтобы не растянуть и не повредить провода.

С помощью пинцета разъедините провода, соединяющие батарею и динамик с материнской платой.

Тяните за провода бережно, разъёмы легко повредить.

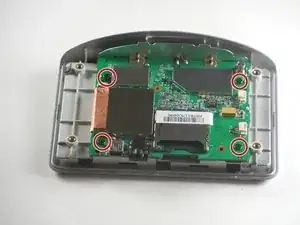

Найдите 4 винта 0,4 мм, крепящие печатную плату к передней панели.

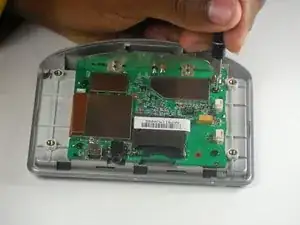

Используйте отвертку T6 Torx и удалите четыре винта.

Найдите шлейф, соединяющий переднюю панель с печатной платой.

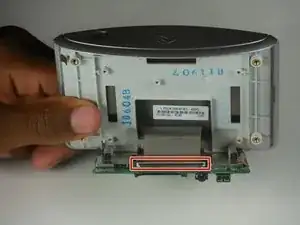

Найдите белую защёлку, фиксирующую шлейф.

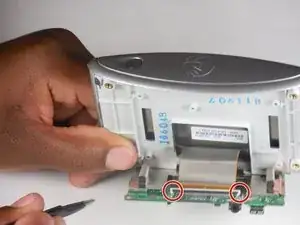

С помощью точного пинцета отодвиньте вперёд левую и правую стороны защёлки.

Аккуратно потяните шлейф, чтобы отсоединить печатную плату от передней панели.

Если при аккуратном тянущении шлейф не отсоединяется, значит защёлка не была отодвинута достаточно вперёд.

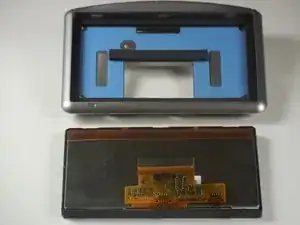

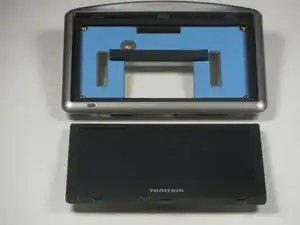

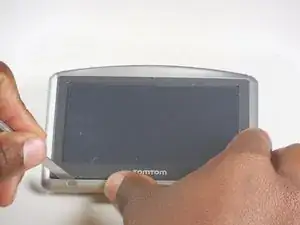

Используйте лопатку, чтобы поддеть экран и отделить его от передней панели.

Подденьте между светло-серебристой платой и чёрной окантовкой экрана TOMTOM XL.

При поддевании применяйте умеренное усилие, двигайте лопатку взад-вперёд, и экран в итоге должен выскочить.
