Замена материнской платы TomTom VIA 1605TM

Электроника

GPS упал и может повредить компоненты. Необходимо заменить материнскую плату, чтобы устройство работало должным образом. При подделывании не используйте металлические инструменты, так как это может вызвать статическое повреждение. Устройство можно идентифицировать по номеру модели, который находится под маленькой панелью на нижней стороне устройства.

Шаг 1

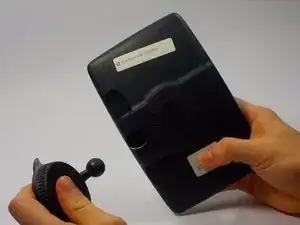

Найдите круглую присоску на задней стороне устройства.

Поверните присоску по часовой стрелке или против часовой стрелки, тянув её от устройства к себе, пока она не будет снята.

При сборке поворачивайте присоску, но вдавливайте её, а не тяните.

Шаг 2

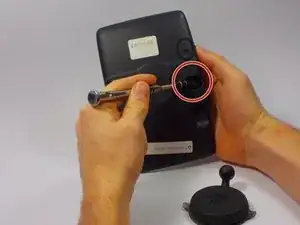

Место расположения винта — это там, где была присоска.

Вставьте биту Hex #T6 длиной 8 мм в винт.

Открутите в противочасовом направлении.

При сборке закрутите по часовой стрелке.

Шаг 3

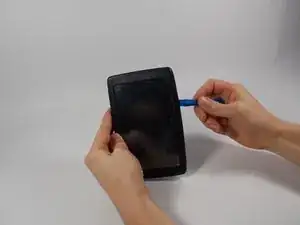

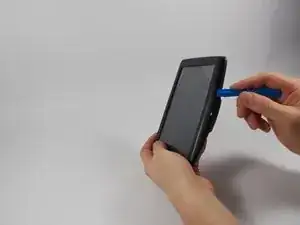

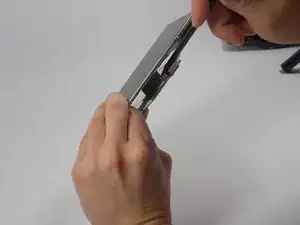

Подденьте по краям с помощью пластикового инструмента, чтобы разделить заднюю и переднюю панели.

Старайтесь не порвать экран, так как это может привести к его повреждению. Делайте это осторожно, но с достаточной силой для удаления экрана.

Шаг 4

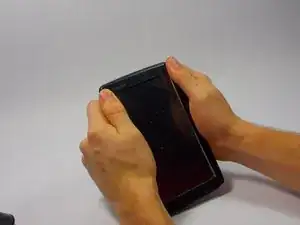

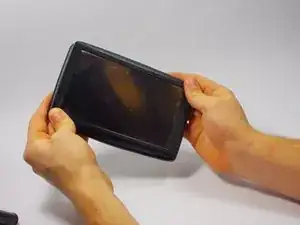

Установите новую переднюю панель (с новым экраном) на заднюю панель. Приложите усилие по краям, чтобы закрепить.

Выполняйте этот шаг по установке передней панели только если все компоненты заменены. Если требуется замена других компонентов, отложите этот шаг до конца.

Шаг 5

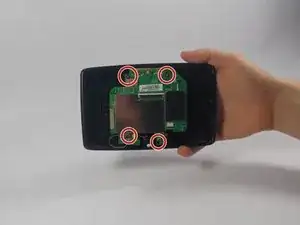

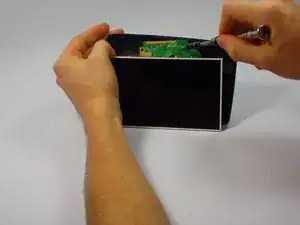

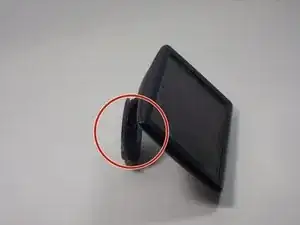

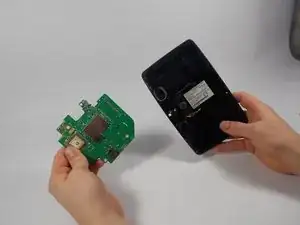

Убедитесь, что TOMTOM ориентирован так, чтобы изгиб находился внизу. Найдите четыре винта с конической головкой Philips #J1 длиной 1 мм, прикрепленные к материнской плате.

Открутите каждый из них в противочасовом направлении.

При сборке закрутите обратно по часовой стрелке.

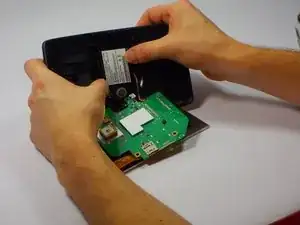

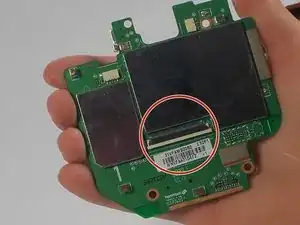

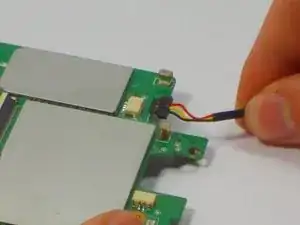

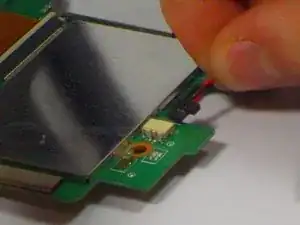

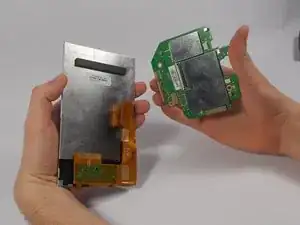

На втором изображении показано, где расположены четыре винта. ЖК-экран не отключается от материнской платы до следующего шага.
