Замена задней панели TomTom VIA 1530 TM
Задняя панель связана или взаимодействует с большинством компонентов устройства. Поскольку она должна быть снята для доступа к другим внутренним компонентам устройства, в данном руководстве показано, как правильно ее снять.
Шаг 1

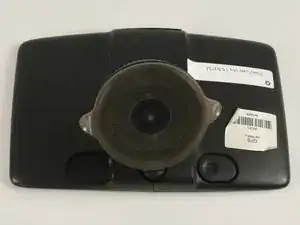

Установите устройство так, чтобы его нижняя сторона была направлена вверх.

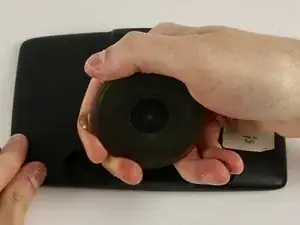

Наклоните крепление EasyPort немного вверх и поверните его против часовой стрелки на 180 градусов от начального положения.
Упорно удерживайте крепление EasyPort и снимите его.
Если оно не снимается легко, аккуратно покрутите крепление EasyPort, увеличивая давление, пока оно не освободится.
Шаг 2

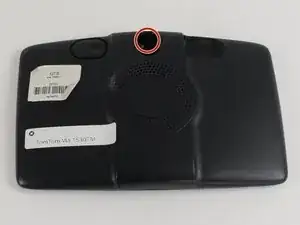

Поверните устройство на 180 градусов, чтобы винт в отсеке крепления EasyPort оказался сверху.

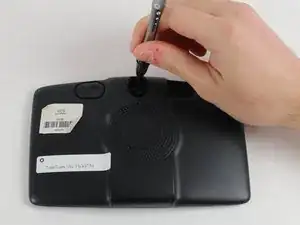

Удалите винт 2 мм под отсеком крепления EasyPort с помощью отвертки Torx T-5.
Шаг 3
Переверните устройство так, чтобы экран был направлен вверх.

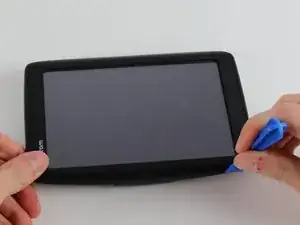

Вставьте пластиковый инструмент для открывания между верхней и нижней частями рамки устройства, осторожно скользя им по внешнему краю.
Может быть удобнее начать с одного из углов.
Золотой шлейф, соединяющий экран с материнской платой, хрупкий и легко рвется.

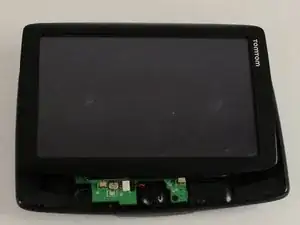

Шлейф этого конкретного устройства порван.
Шаг 4

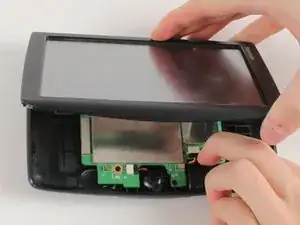

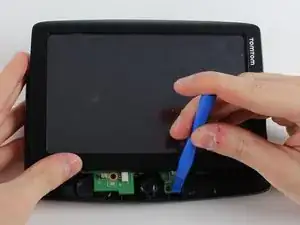

Осторожно сдвиньте экран вперед, открывая нижнюю часть материнской платы.

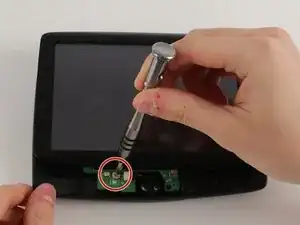

Удалите винт 3.6 мм, используя отвертку JIS #00.

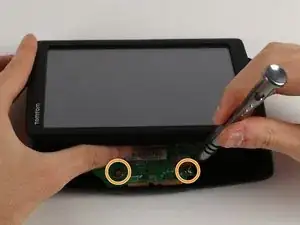

Поверните устройство на 180 градусов, аккуратно сдвиньте экран назад и удалите оставшиеся два винта.
Шаг 5

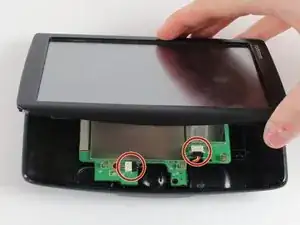

Отключите кабели аккумулятора и динамика.
Отсоедините материнскую плату от корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
