Замена экрана TomTom XL

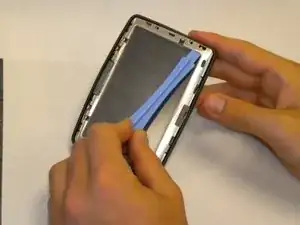

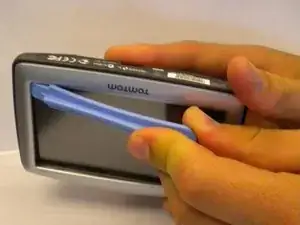

Просуньте небольшой пластиковый инструмент для открытия под ободком экрана, аккуратно проводя им по внутреннему краю.

Начинайте с углов, осторожно поднимите ободок экрана.

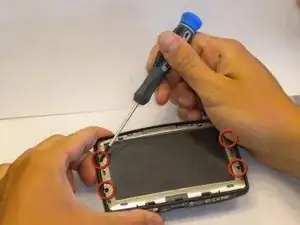

Удалите четыре винта Phillips #00 вокруг края экрана.

Вставьте небольшой пластиковый инструмент для открытия под верхней частью металлической рамки и аккуратно приподнимите ее.

Проводите пластиковым инструментом по внутреннему краю металлической рамки, пока она не освободится.

Это может занять некоторое время, чтобы освободить рамку от корпуса. Может потребоваться некоторая сила, но будьте осторожны, чтобы не прогнуть хрупкие внутренние крепления рамки.

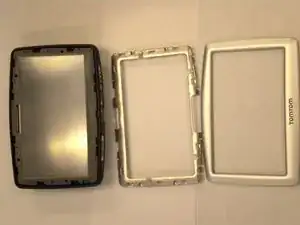

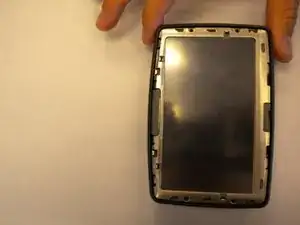

Удалите рамку из корпуса.

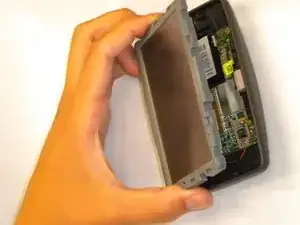

Поднимая с верхнего края экрана, наклоните экран от устройства.

Наклоняйте экран медленно. Резкое поднятие экрана может повредить кабель дисплея.

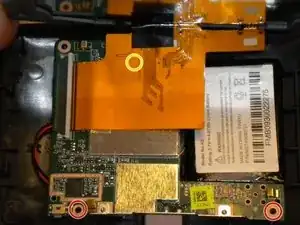

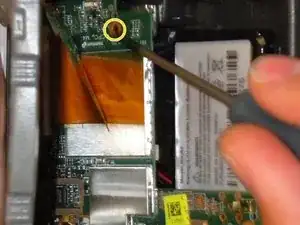

Удалите три винта Phillips #00, соединяющих материнскую плату с пластиковым корпусом:

Два винта Phillips #00 находятся в нижней части первого изображения.

Третий винт скрыт под оранжевым шлейфом рядом с экраном.

Вам может понадобиться осторожно приподнять экран, чтобы добраться до этого винта.

Переверните экран и материнскую плату.

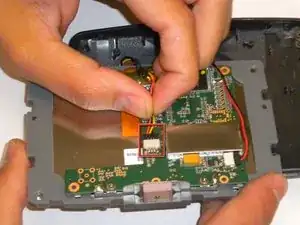

Держа пластиковый корпус, отсоедините разъем кабеля батареи от материнской платы.

Отсоедините разъем кабеля динамика от материнской платы.

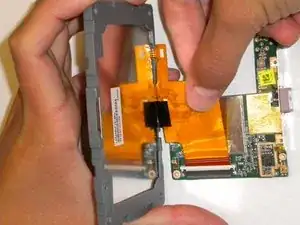

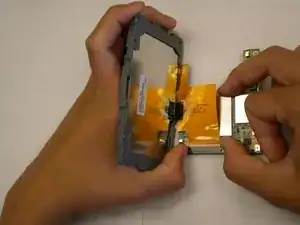

Удалите материнскую плату и экран из корпуса.

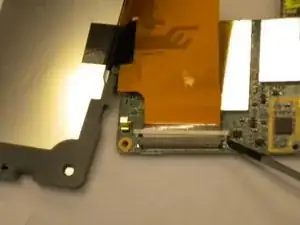

Используя большие пальцы или плоский конец

Перевод руководства с ifixit.com
