Замена динамика TomTom VIA 1530 TM

Разместите устройство так, чтобы нижняя сторона была обращена вверх.

Немного наклоните крепление EasyPort вверх и поверните его против часовой стрелки на 180 градусов от исходного положения.

Крепко схватите крепление EasyPort и снимите его.

Если оно не выходит легко, слегка поверните крепление EasyPort, увеличивая давление, пока оно не освободится.

Поверните устройство на 180 градусов так, чтобы винт в отсеке крепления EasyPort оказался вверху.

Удалите винт 2 мм под отсеком крепления EasyPort с помощью отвертки Torx T-5.

Переверните устройство так, чтобы экран был обращён вверх.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней частями рамки устройства и аккуратно пройдитесь им по внешнему краю.

Проще начинать с одного из углов.

Золотистая ленточная плата, соединяющая экран с материнской платой, хрупка и легко рвётся.

В этом конкретном устройстве ленточный кабель уже порван.

Осторожно сдвиньте экран вперёд, чтобы обнажить нижнюю часть материнской платы.

Удалите винт 3.6 мм с помощью отвертки JIS #00.

Поверните устройство на 180 градусов, аккуратно сдвиньте экран назад и удалите оставшиеся два винта.

Отключите кабели аккумулятора и динамика.

Отщёлкните материнскую плату от корпуса.

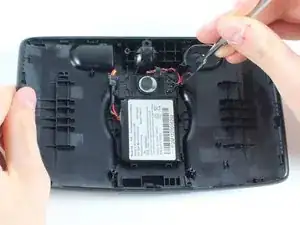

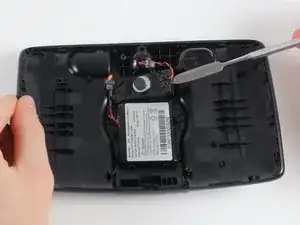

Используйте заострённый край монтажной лопатки, чтобы выдавить динамик из его отсека.

Плотная поролоновая часть — это динамик, а не неподвижный пластик.

Удалять его пластиковой лопаткой сложнее, но возможно.
