Замена материнской платы TomTom XL

Подденьте небольшим пластиковым инструментом для вскрытия ободок экрана, аккуратно проведя им по внутреннему краю.

Начиная с углов, осторожно приподнимите ободок экрана.

Выверните четыре винта Phillips #00 по периметру экрана.

Подденьте маленьким пластиковым инструментом верхнюю часть металлической рамки и аккуратно приподнимите её.

Проведите инструментом вокруг внутреннего края металлической рамки, пока она не станет податливой.

Снятие рамки с корпуса может занять некоторое время. Может потребоваться некоторое усилие — но будьте осторожны, чтобы не согнуть хрупкую внутреннюю скобу рамки.

Снимите рамку с корпуса.

Поднимите экран за верхний край, откиньте его от устройства.

Отклоняйте экран медленно. Резкое поднятие может повредить кабель дисплея.

Выверните три винта Phillips #00, соединяющие материнскую плату с пластиковым корпусом:

Два винта Phillips #00 расположены внизу на первом изображении.

Третий винт скрыт под оранжевым гибким кабелем, рядом с экраном.

Возможно, потребуется осторожно приподнять экран, чтобы добраться до этого винта.

Переверните экран и материнскую плату.

Держа за пластиковый корпус, отсоедините разъём питающего кабеля батареи от материнской платы.

Отсоедините разъём кабеля динамика от материнской платы.

Снимите материнскую плату и экран с корпуса.

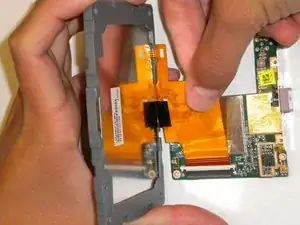

С помощью больших пальцев или плоского конца лопатки отодвиньте белые защёлки на ZIF-разъёме кабеля дисплея.

Аккуратно вытяните оранжевый кабель дисплея из ZIF-разъёма.

Кабель дисплея должен легко выскользнуть, но снизу на нём может остаться клеевой слой. Если ощущаете сопротивление, осторожно приподнимите ленточный кабель при вытягивании из разъёма.

Снимите материнскую плату с устройства.
