Замена материнской платы TomTom VIA 1530 TM
Материнская плата является крупной центральной частью GPS-устройства, к которой подключены или с которой взаимодействуют большинство компонентов. Поскольку её необходимо снять или отсоединить, чтобы получить доступ к другим внутренним компонентам устройства, в этом руководстве показано, как правильно её извлечь.
Шаг 1
Разместите устройство так, чтобы нижняя сторона была направлена вверх.
Наклоните крепление EasyPort слегка вверх и поверните его против часовой стрелки на 180 градусов от исходного положения.
Плотно возьмитесь за крепление EasyPort и снимите его.
Если оно не отходит легко, слегка прокрутите крепление EasyPort, увеличивая усилие, пока оно не освободится.
Шаг 2
Поверните устройство на 180 градусов так, чтобы винт в отсеке крепления EasyPort оказался сверху.
Удалите винт 2 мм под отсеком крепления EasyPort с помощью отвертки Torx T-5.
Шаг 3
Переверните устройство так, чтобы экран был направлен вверх.
Подденьте пластиковым инструментом для вскрытия между верхней и нижней частями корпуса устройства и аккуратно проводите им по внешнему краю.
Проще начать с одного из углов.
Золотистая лентовая шлейф, соединяющая экран с материнской платой, хрупка и легко рвётся.
У данного конкретного устройства лентовый шлейф порван.
Шаг 4
Осторожно сдвиньте экран вперёд, обнажив нижнюю часть материнской платы.
Удалите винт 3.6 мм с помощью отвертки JIS #00.
Поверните устройство на 180 градусов, аккуратно верните экран назад и извлеките оставшиеся два винта.
Шаг 5
Отключите кабели батареи и динамика.
Отстегните материнскую плату от корпуса.
Шаг 6

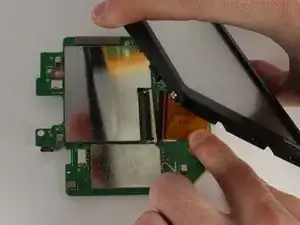

Вставьте лопаточку между белой пластиковой защёлкой и чёрным разъёмом, отсоединив золотистый лентовый шлейф.

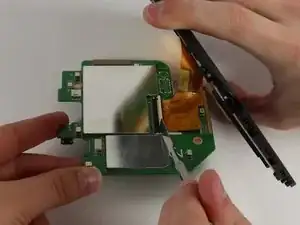

Вытяните золотистый лентовый шлейф из разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
