Замена батареи TomTom VIA 1530 TM

Установите устройство так, чтобы его нижняя часть была обращена вверх.

Наклоните крепление EasyPort немного вверх и поверните его против часовой стрелки на 180 градусов от первоначального положения.

Убедительно удерживайте крепление EasyPort и удалите его.

Если оно не отходит легко, аккуратно поверните крепление EasyPort, увеличивая давление до освобождения.

Поверните устройство на 180 градусов так, чтобы винт в отсеке крепления EasyPort оказался сверху.

Удалите винт размером 2 мм под отсеком крепления EasyPort с помощью отвертки Torx T-5.

Переверните устройство так, чтобы экран был обращен вверх.

Вставьте пластиковый инструмент для открытия между верхней и нижней частями рамки устройства, аккуратно перемещая его вдоль внешнего края.

Может быть проще начать с одного из углов.

Золотой шлейф, соединяющий экран с материнской платой, хрупкий и легко рвется.

Шлейф данного устройства порван.

Осторожно сдвиньте экран вперед, открывая нижнюю часть материнской платы.

Удалите винт размером 3.6 мм с помощью отвертки JIS #00.

Поверните устройство на 180 градусов, аккуратно сдвиньте экран назад и удалите оставшиеся два винта.

Отключите кабели батареи и динамика.

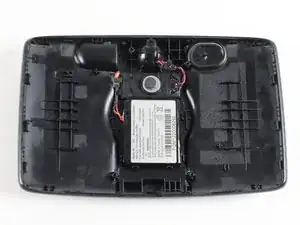

Освободите материнскую плату от корпуса.

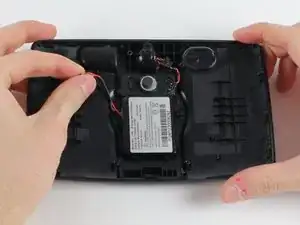

Освободите кабель батареи от зацепления.

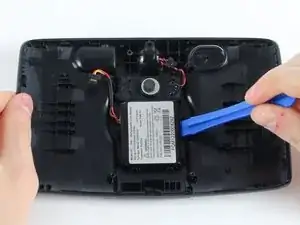

Используйте пластиковый инструмент для открытия, чтобы отделить батарею от корпуса.

Звук

Перевод руководства с ifixit.com
