TomTom - Замена GPS

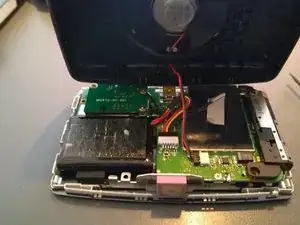

Откройте ваш TomTom так же, как показано в других руководствах на www.ifixit.com. Моя модель (TomTom XL Live) открывается путём отклеивания наклейки внизу, выворачивания передней панели наружу за серебристую окантовку, как в руководстве по ремонту TomTom XXL 540. Отсоедините кабели от аккумулятора, динамика и экрана и открутите материнскую плату (ещё раз: смотрите другое руководство).

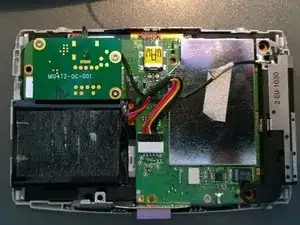

Розовый квадратный элемент на переднем плане первой фотографии — это GPS-модуль. Пора его извлечь.

GPS-модуль прикручен (один винт) и припаян к материнской плате. Открутите его и удалите припой, чтобы можно было вынуть GPS-элемент.

Кажется, что одно из трёх паянных соединений служит только для механической фиксации и не используется в электрических целях.

На этом шаге подключите GPS-элемент к материнской плате при помощи кабеля.

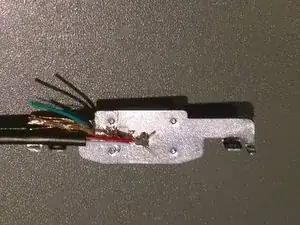

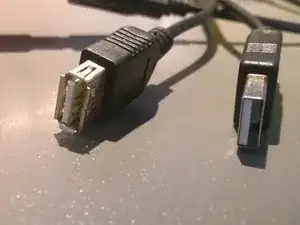

Можно использовать любой кабель с двумя жилами. Я использовал удлинитель USB, чтобы можно было легко подключать и отключать GPS-элемент от TomTom. Я разрезал кабель пополам и припаял две жилы (я использовал белую и красную) к двум контактам GPS-элемента посередине на задней стороне.

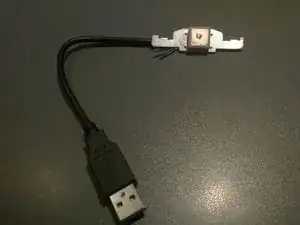

Такие же по цвету жилы другой половины USB-кабеля я припаял к контактам на материнской плате. Убедитесь, что припаяли GPS-элемент к жилам правильно, так же, как он был изначально припаян к материнской плате. В обратной полярности он может не работать.

Просверлите отверстие в боковой части вашего TomTom. Найдите место, где можно вывести кабель, не повредив другие электрические элементы и не сделав соединение хрупким.

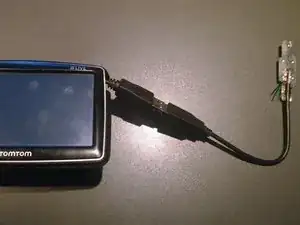

Вот как это выглядит на данный момент. Работает. Вставьте другой USB-удлинитель, и вы сможете разместить GPS-элемент там, где приём будет наилучшим.

Конечно, небольшой корпус для антенны сделает конструкцию более эстетичной и прочной. Я просто приклеил кабель к металлической части GPS-элемента и, вероятно, прикреплю его к окну двухсторонним скотчем.

Полагаю, антенна работает лучше всего, когда фиолетовый элемент направлен в сторону неба.
