Замена задней панели TomTom XXL 540
В этом руководстве показано, как заменить заднюю панель на TomTom XXL 540.
Шаг 1

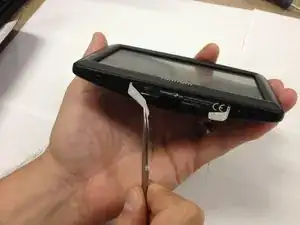

С помощью пинцета отогните наклейку на нижней части устройства, чтобы открыть доступ к двум винтам T5.

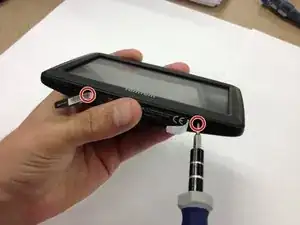

Используйте отвертку Torx T5, чтобы выкрутить эти два винта T5.
Шаг 2

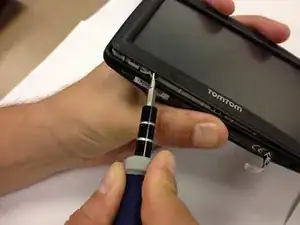

Используйте плоскую отвертку, чтобы приподнять лицевую панель.
Шаг 3

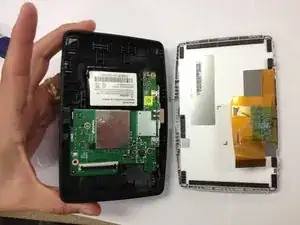

Освободите ленточный кабель, который соединяет две стороны.
Шаг 4
Определите зелёную плату.

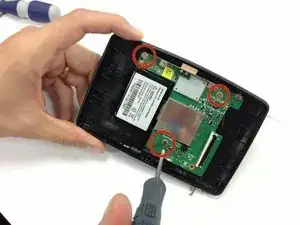

Используйте отвертку Torx T5, чтобы выкрутить три винта T5, которые фиксируют плату на месте.
Шаг 5

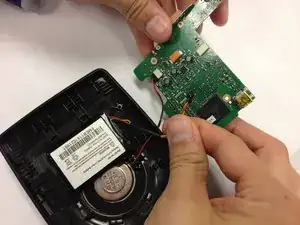

Снимите и отключите плату и аккумулятор от задней панели.
Шаг 6
Установите плату и аккумулятор на новую заднюю панель.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
