Замена динамика TomTom VIA 1605TM
TomTom VIA 1605TM, как и все GPS-устройства, требует звуковой функции на случай, когда пользователь не может отводить взгляд с дороги, чтобы получить указания. Это руководство поможет заменить динамик. При поддевании не используйте металлические инструменты, так как это может вызвать статическое повреждение. Избегайте прямого контакта с диафрагмой динамика, так как это может её повредить. Устройство можно идентифицировать по номеру модели, который расположен под маленькой панелью на нижней стороне устройства.
Шаг 1
Найдите круглую присоску на задней панели устройства.
Поворачивайте присоску по часовой или против часовой стрелки, одновременно оттягивая её от устройства в направлении к себе, пока она не оторвётся.
При сборке поворачивайте присоску, но вдавливайте её, а не тяните наружу.
Шаг 2
Винт находится там, где была присоска.
Вставьте шестигранную отвертку 8 мм #T6 в винт.
Откручивайте против часовой стрелки.
При сборке закручивайте по часовой стрелке.
Шаг 3
Подденьте по краям пластиковым инструментом для вскрытия, чтобы отделить заднюю и переднюю панели.
Старайтесь не разорвать экран при открытии, так как вы можете повредить деталь. Действуйте аккуратно, но с достаточной силой, чтобы снять экран.
Шаг 4
Поместите новую переднюю панель (с новым экраном) на заднюю панель. Плотно прижмите по краям для фиксации.
Выполняйте этот шаг по установке передней панели только если вы завершили все работы. Если остаются компоненты для замены, отложите этот шаг до конца.
Шаг 5

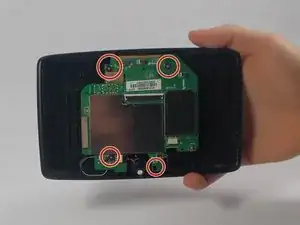

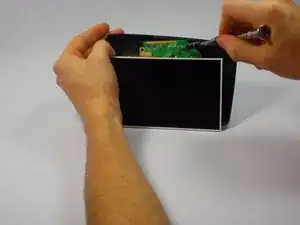

Держите TOMTOM так, чтобы изгиб располагался внизу. Найдите четыре винта Philips 1 мм #J1, прикреплённых к плате за ЖК-экраном.
Открутите каждый из них против часовой стрелки.
При сборке закручивайте по часовой стрелке.

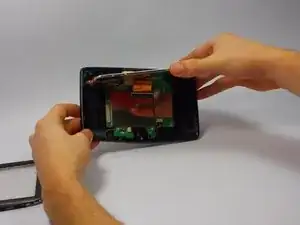

Второе изображение показывает расположение четырёх винтов. В этом руководстве ЖК-экран не отсоединяется от платы.
Шаг 6
Извлеките динамик из гнезда на задней панели, поддев его пластиковым инструментом для вскрытия в резиновой/пластиковой посадочной панели. Если это не получается, на этом шаге допускается использование металлической лопатки.

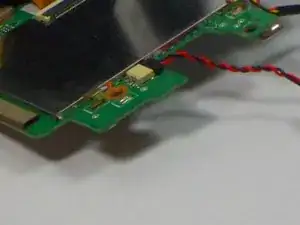

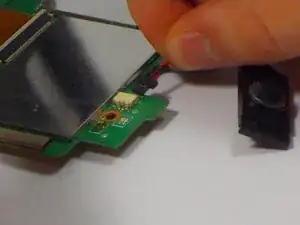

Отсоедините существующий динамик от его разъёма на плате, сжав обе стороны разъёма.
Тяните в противоположном направлении от разъёма.
При сборке вставьте разъём обратно. Сжимать ничего не нужно. Звук «щёлк» подтверждает надёжное соединение.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
