Замена задней крышки TomTom VIA 1605TM
GPS мог быть уронен, и задний экран треснул/повреждён. При поддевании не используйте металлические инструменты, так как это может вызвать статическое повреждение. Устройство можно идентифицировать по номеру модели, который находится под небольшой панелью в нижней части устройства.
Шаг 1
Найдите круглую присоску на задней стороне устройства.
Поверните присоску по часовой или против часовой стрелки, одновременно тянув её от устройства в сторону вашего тела, пока она не снимется.
При сборке поворачивайте присоску и одновременно нажимайте внутрь, а не тяните наружу.
Шаг 2
Место расположения винта — там, где была присоска.
Вставьте шестигранную отвёртку 8 мм № T6 в винт.
Выворачивайте винт против часовой стрелки.
При сборке закручивайте винт по часовой стрелке.
Шаг 3
Подденьте по краям пластиковой монтажной лопаткой, чтобы отделить заднюю и переднюю панели.
Старайтесь не разорвать экран при открытии, иначе вы можете сломать деталь. Действуйте аккуратно, но с достаточной силой, чтобы снять экран.
Шаг 4
Поместите новую переднюю панель (с новым экраном) на заднюю панель. Плотно прижмите по краям для закрепления.
Выполняйте этот шаг по установке передней панели только если вы завершили все работы. Если ещё нужно заменить компоненты — отложите этот шаг до конца.
Шаг 5
Держите TOMTOM так, чтобы изгиб был внизу. Найдите четыре винта Phillips 1 мм № J1, прикреплённых к материнской плате.
Выворачивайте каждый из них против часовой стрелки.
При сборке закручивайте их по часовой стрелке.
Вторая фотография показывает, где расположены четыре винта. ЖК-экран отсоединяется от материнской платы только в следующем шаге.
Шаг 6
Снимите синий шлейф, сжав по бокам пластиковый держатель с помощью нейлоновой лопатки.
Это отсоединит ЖК-экран от материнской платы.
Шаг 7
Отключите провод, соединяющий динамик, сжав боковые части разъёма, закреплённые на задней панели.
Оттяните обратно (в противоположном направлении) от разъёма.
При сборке вставьте обратно в разъём. Сжимать ничего не нужно. Щелчок подтверждает надёжное соединение.
Шаг 8
Отключите аккумулятор так же, как мы отключали динамик, сжав боковые части разъёма.
Оттяните от разъёма.
При сборке вставьте обратно в разъём. Сжимать ничего не нужно. Щелчок подтверждает надёжное соединение.
Шаг 9

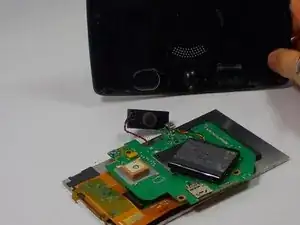

Правильно утилизируйте старую материнскую плату. Замените её на новую материнскую плату.
Пропустите этот шаг (то есть не утилизируйте материнскую плату), если это часть предварительного руководства по замене задней крышки.
Шаг 10
Установите заднюю крышку, теперь когда все детали были правильно сняты.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
