Замена аккумулятора в навигаторе TomTom XXL 540

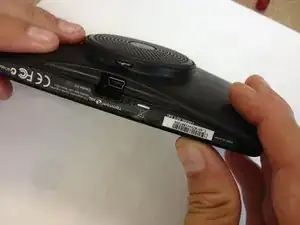

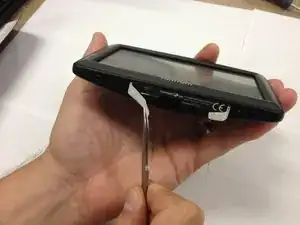

Отогните наклейку в нижней части устройства, чтобы открыть два винта.

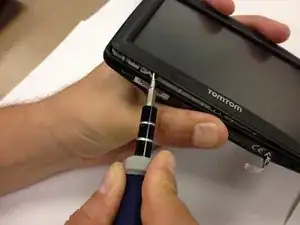

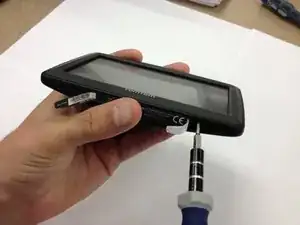

Открутите два винта T5 Torx.

Вставьте плоскую отвертку в зазор по краю устройства. Аккуратно приподнимите экран от корпуса.

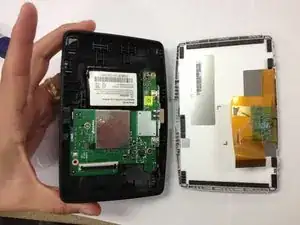

Отсоедините жёлтый ленточный кабель.

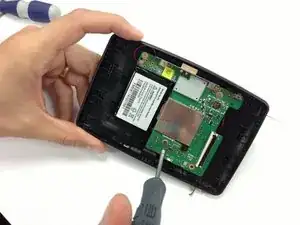

Найдите зелёную материнскую плату. Открутите три винта, удерживающих плату на месте.

Извлеките материнскую плату из задней панели.

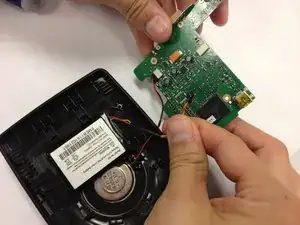

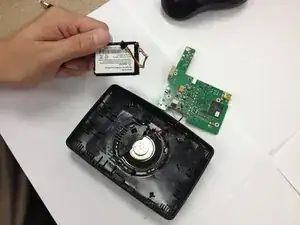

Отсоедините аккумулятор от платы.

Подключите новый аккумулятор к белому разъёму на зелёной материнской плате.

Установите зелёную материнскую плату обратно на заднюю панель и закрепите её тремя винтами.

Снова подключите жёлтый ленточный кабель и соедините экран с задней панелью.

Вставьте винты T5 и затяните их.

Закройте винты наклейкой.
