Замена сенсорного экрана TomTom Via 135

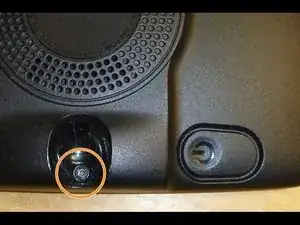

Удалите винт Torx внутри отверстия для присоски

Работайте по краям с помощью инструмента для открытия, чтобы освободить зажимы

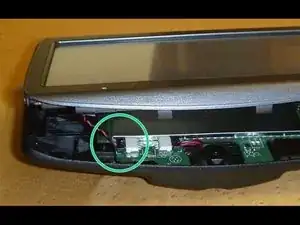

Осторожно отделите стороны и снимите разъем микрофона

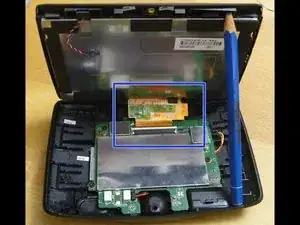

Откройте на 90 градусов и освободите плоский шлейф

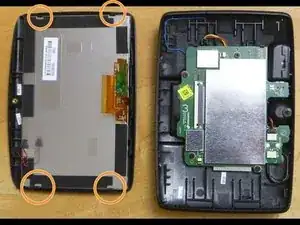

Снимите дисплей с обратной стороны

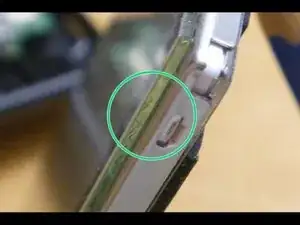

Осторожно освободите зажимы вокруг ЖК-дисплея (4)

Обязательно надевайте защитные очки и перчатки, так как осколки стекла могут освободиться от разбитой панели.

Осторожно работайте ножом между стеклом сенсорной панели и рамкой ЖК-дисплея (металлом).

Удалите все стекло и части поврежденного сенсорного экрана

Не отрывайте гибкую печатную плату. Ее необходимо очень осторожно выпаять

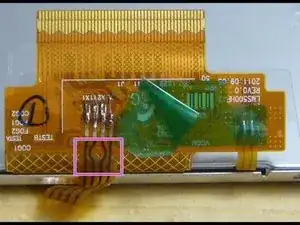

Осторожно удалите зеленую наклейку с четырех паяльных площадок

За отметкой имеется двусторонний скотч. Не рвите гибкую печатную плату, иначе легко повредите паяльные площадки, как это сделал я.

Нагрейте площадки либо все сразу и поднимите их с конца печатной платы, либо начинайте с одной стороны и "катите" печатную плату с одной стороны на другую.

Если вы оторвали паяльную площадку, как это сделал я, вы все равно можете ее восстановить, если у вас хорошее зрение...

Сборка выполняется в обратном порядке

Установите новый сенсорный экран с двусторонним клеем. Обязательно очистите поверхность ЖК-дисплея перед этим и снимите любую защитную пленку с нового сенсорного экрана

Некоторые сенсорные экраны могут отличаться от оригинала, гибкую печатную плату нужно очень аккуратно изогнуть для совмещения с площадками.

Убедитесь, что гибкая печатная плата ЖК-дисплея полностью изогнута назад, так как это будет положение в закрытом устройстве.

Осторожно припаяйте все четыре площадки.

Подключите ЖК-дисплей и проверьте работу сенсорного экрана перед закрытием устройства.
