Замена батареи TomTom XL

Вставьте небольшой пластиковый инструмент для открытия под экранную рамку, осторожно перемещая его вдоль внутреннего края.

Начинайте с углов, аккуратно приподнимая экранную рамку.

Удалите четыре винта Phillips #00 вокруг края экрана.

Вставьте небольшой пластиковый инструмент для открытия под верхнюю часть металлической рамки и осторожно приподнимите ее.

Перемещайте пластиковый инструмент вдоль внутреннего края металлической рамки, пока она не начнет свободно двигаться.

Это может занять некоторое время, чтобы освободить рамку от корпуса. Может потребоваться немного силы — но будьте осторожны, чтобы не согнуть хрупкую внутреннюю скобу рамки.

Удалите рамку из корпуса.

Поднимая с верхнего края экрана, поверните экран от устройства.

Поворачивайте экран медленно. Быстрое поднятие экрана может повредить кабель дисплея.

Удалите три винта Phillips #00, соединяющих материнскую плату с пластиковым корпусом:

Два винта Phillips #00 находятся внизу на первом изображении.

Третий винт скрыт под оранжевым шлейфом, рядом с экраном.

Вам может потребоваться осторожно приподнять экран, чтобы добраться до этого винта.

Переверните экран и материнскую плату.

Удерживая пластиковый корпус, отключите разъем кабеля батареи от материнской платы.

Отключите разъем кабеля динамика от материнской платы.

Удалите материнскую плату и экран из корпуса.

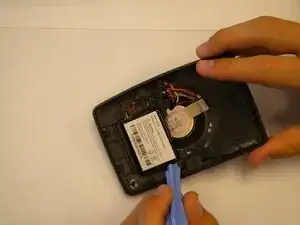

Вставьте небольшой пластиковый инструмент под батарею и медленно поднимите ее.

Батарея удерживается с помощью сильного клея, поэтому может потребоваться приложить силу. Работайте медленно и осторожно, чтобы
