Замена динамика TMY V08
Если необходимо заменить динамики в TMY V08, процесс замены описан в этом руководстве. Динамик может потребовать замены, если звук приглушён или отсутствует вовсе. Если одно из этих явлений наблюдается в вашем устройстве, обратитесь к нашему руководству по устранению неполадок.
Чтобы защитить материнскую плату, перед началом замены убедитесь, что TMY V08 установлен на твёрдой поверхности. Также убедитесь, что TMY V08 удалён от мягких полов и ковров. Это снизит риск статического электрического разряда, который может повредить цепь или другие компоненты.
Шаг 1
Переверните проектор вверх дном.
Удалите шесть винтов 10,8 мм с нижней части проектора крестовой отвёрткой Phillips #1.

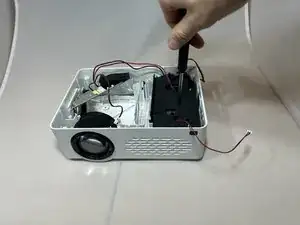

Переверните проектор обратно и снимите верхнюю панель корпуса.
Шаг 2
Сожмите и вытащите разъём связанного кабеля из верхней панели.
Снимите верхнюю панель с проектора.
Шаг 3

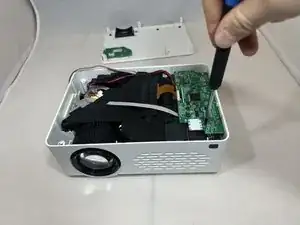

Удалите четыре винта 6,4 мм с материнской платы крестовой отвёрткой Phillips #1.

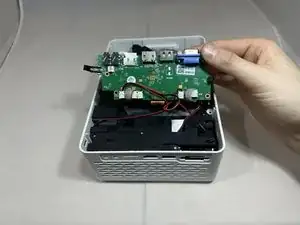

Отведите материнскую плату назад, чтобы получить доступ к разъёмам под ней.
Шаг 4
Поверните проектор против часовой стрелки на 90 градусов.

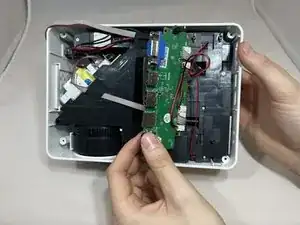

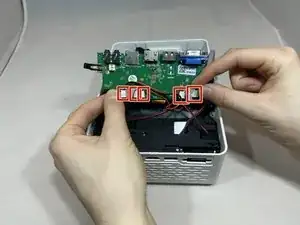

Отключите три разъёма связанных кабелей и два разъёма питания от материнской платы.
Шаг 5
Поверните проектор против часовой стрелки лицевой стороной к себе.

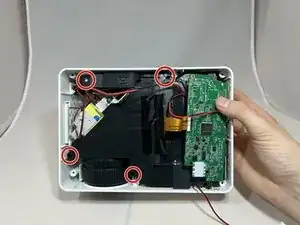

Удалите четыре винта 7,3 мм с чёрной крышки слева от материнской платы крестовой отвёрткой Phillips #1.

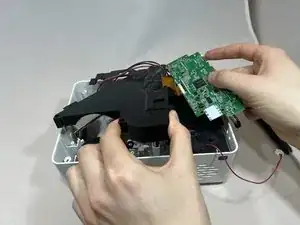

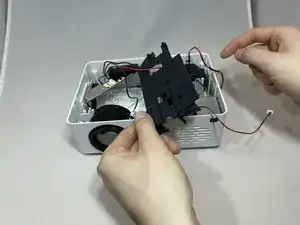

Одновременно снимите материнскую плату и чёрную крышку, осторожно, чтобы не тянуть за золотую шлейфовую ленту.
Шаг 6

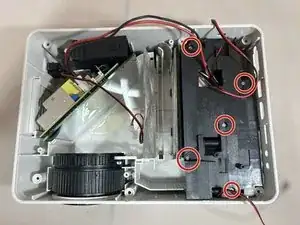

Удалите пять винтов 7,3 мм с чёрной крышки крестовой отвёрткой Phillips #1.
Снимите правую чёрную крышку, обнажив динамик.
Шаг 7

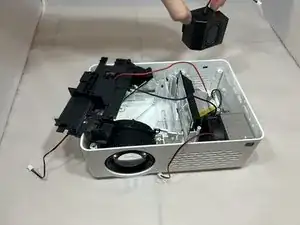

Крепко возьмитесь за динамик и поднимите вверх, чтобы извлечь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
