Замена объектива AuKing M8-F
Используйте это руководство для замены поврежденного или старого объектива проекторов Auking M8-F.
Объектив — это компонент проектора, отвечающий за отображение изображений после включения проектора. Неправильный объектив может привести к размытии изображений или повлиять на общую производительность проектора. В некоторых случаях поврежденный объектив может вызывать неправильное отображение изображения.
Перед тем как следовать этому руководству, обязательно проверьте страницу по устранению неполадок, чтобы узнать, является ли причиной проблем с изображениями объектив. В некоторых случаях причиной может быть коррекция трапецеидальных искажений или окуляр.
Перед продолжением этого руководства обязательно выключите проектор.
Шаг 1
Убедитесь, что устройство отключено от источника питания перед началом любых ремонтов.
Переверните проектор на другую сторону.

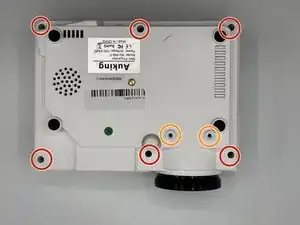

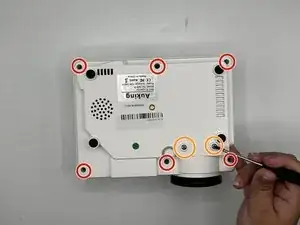

Удалите все шесть винтов длиной 11 мм с помощью отвертки Phillips #1.
Удалите два винта длиной 14 мм с помощью отвертки Philips #1 на основании проектора.
Шаг 2

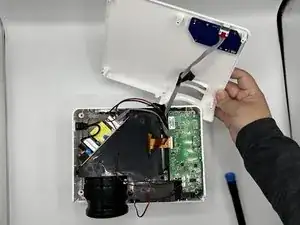

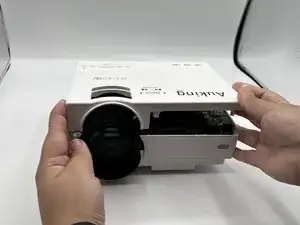

Осторожно приподнимите верхнюю часть проектора.
Удалите кабель, подключенный к верхней крышке.

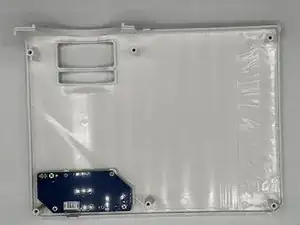

Снимите верхнюю крышку.
Шаг 3

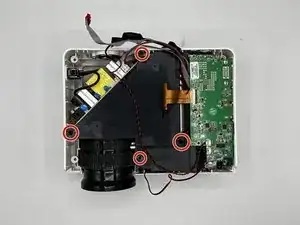

Удалите все четыре винта длиной 9 мм с помощью отвертки Philips #1.
Шаг 4

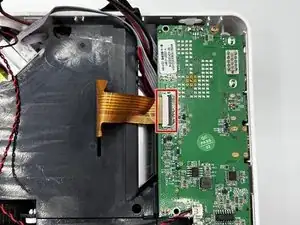

Поднимите черные фиксирующие защелки и отключите шлейфовый кабель.
Отключите другие провода, подключенные к материнской плате.

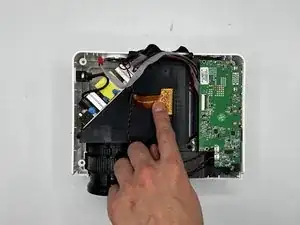

Снимите черную панель.
Шаг 5

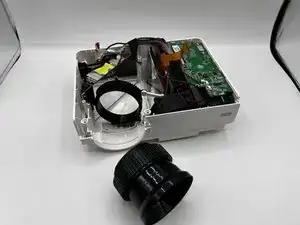

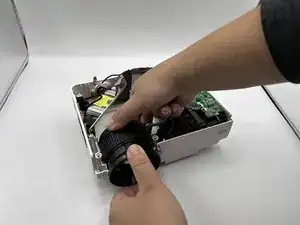

Держите рукой держатель объектива и поворачивайте объектив против часовой стрелки для удаления.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
