Замена задней панели Wacom Cintiq 24HD
Этот руководство показывает, как снять заднюю панель с устройства Wacom Cintiq 24HD. Это обязательный шаг для других руководств по замене этого устройства. Вам понадобятся отвертка Philips #1 и пластиковый инструмент для открытия.
Шаг 1

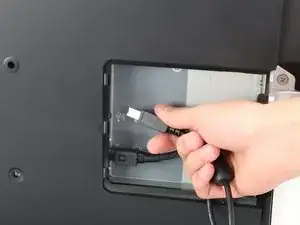

Отсоедините все кабели от портов USB, питания, дисплея или DVI-D, держа шнур за разъем и вытаскивая его прямо из порта.
Отсоединение кабелей, дергая за шнур или вытягивая под углом, может повредить кабель или разъем.
Шаг 2

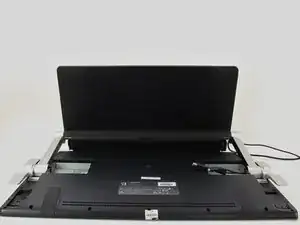

Положите устройство экраном вниз на ровную поверхность.

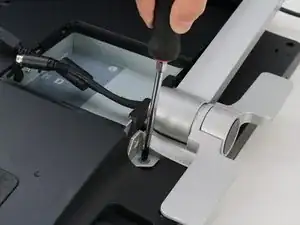

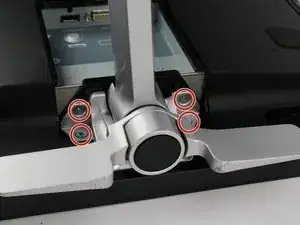

Удалите восемь винтов Phillips #2 размером 10 мм (по четыре на каждой ножке подставки), повернув отвертку против часовой стрелки.
Шаг 3

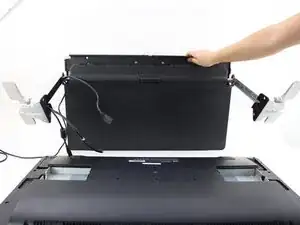

Поднимите подставку вверх и в сторону от устройства, чтобы ножки отделились от монтажной пластины.
Шаг 4

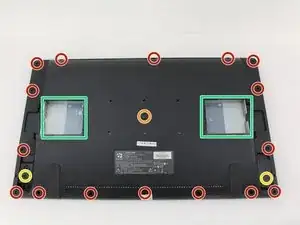

Удалите восемнадцать винтов Phillips #1 размером 10.2 мм по периметру задней панели, повернув отвертку против часовой стрелки.
Удалите один винт Phillips #1 размером 11.9 мм из центра задней панели.

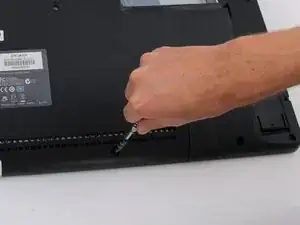

Удалите два винта Phillips #1 размером 10.2 мм из подвижных панелей в нижних правом и левом углах.

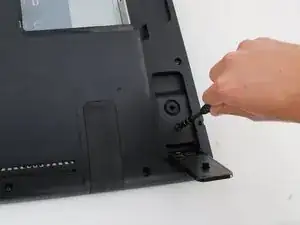

Наше устройство не включает крышки для портов USB, DVI-D и питания. Сначала необходимо удалить эти крышки, показанные зелёным цветом, чтобы снять заднюю панель.
Шаг 5

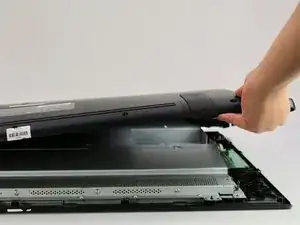

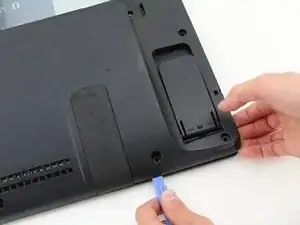

Поднимите заднюю панель за угол и вставьте пластиковый инструмент для открытия в зазор.
Проводите инструментом вдоль зазора вокруг периметра устройства, поднимая его, чтобы отщелкнуть заднюю панель.
Защелки на задней панели будут издавать громкие щелчки при открытии.
Удалите панель, поднимая её вверх и от устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
