Замена блока питания Wacom Cintiq 24HD
к концу руководства вы замените блок питания
Шаг 1
Приобретение подходящего коммерчески доступного блока питания.
Тип GST120A24R7B
R7B важно, так как это единственный разъем, подходящий для планшета Wacom. (Тип разъема KYCON KPPX-4).
Характеристики 120 Вт, 24 вольта
Блок питания открывается. Для этого снимаются четыре резиновые заглушки и откручиваются четыре винта крестовой отверткой. Корпус затем легко снимается.
На стороне 24В находятся четыре провода: черный, синий, красный и белый. Они припаяны и могут быть удалены.
Черный и синий провод припаяны к отрицательному выходу (V-). Красный и белый провод припаяны к выходу +24В (V+). Примечание: черный провод соединен с металлическим корпусом штекера.
Блок питания собирается обратно и теперь может быть подключен к планшету Wacom.
Шаг 2

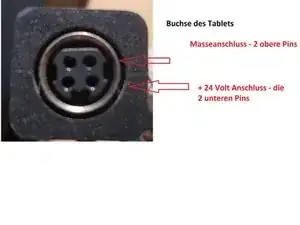

Тест: согласно обозначению на рисунке, после перепайки проводов линия заземления должна быть на верхних 2 контактах, а напряжение +24В — на нижних 2 контактах
Вывод
Соберите устройство в обратном порядке выполнения шагов.
Перевод руководства с ifixit.com
