Разборка Wacom Bamboo Pen And Touch

Компьютеры

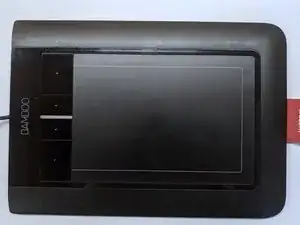

Wacom CTH-460 Bamboo Pen & Touch — это достаточно простое устройство для разборки, для чего потребуется только отвертка Phillips #000 и пинцет или аналогичный инструмент для подъема приклеенных и зажатых элементов.

Единственные хрупкие элементы — это флекс-кабели, соединяющие сенсорный дигитайзер с материнской платой.

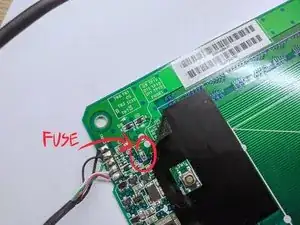

Если вы планируете заменить USB-кабель, имейте в виду, что USB-кабель припаян к материнской плате.

Шаг 1

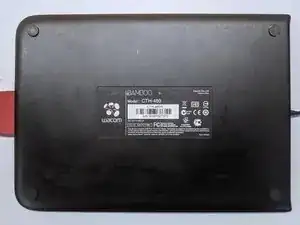

Установите устройство так, чтобы нижняя часть была сверху.

Убедитесь, что рабочая поверхность не поцарапает поверхность планшета

Шаг 2

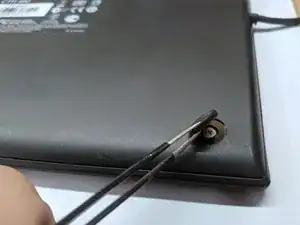

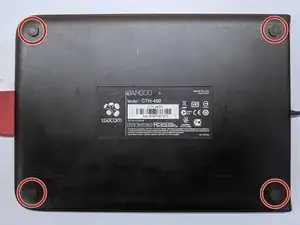

Снимите 4 резиновые ножки с помощью лопатки или пары пинцетов

Открутите 4 винта Phillips #000

Шаг 3

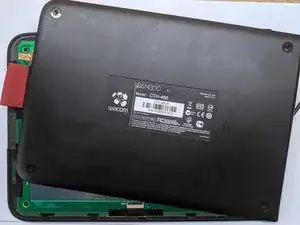

Используйте лопатку или другой инструмент для подъема, чтобы открыть планшет.

Зажимы расположены по всему периметру планшета

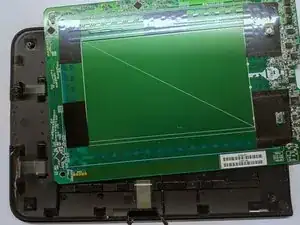

Части внутри прикреплены к верхней части устройства

Шаг 4

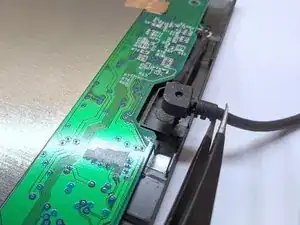

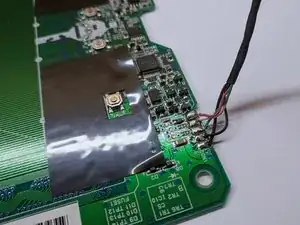

Удалите кабель.

Не тяните кабель с силой — он припаян к материнской плате

Шаг 5

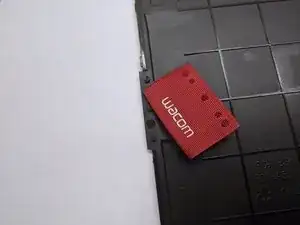

Хотя держатель для ручки может показаться навсегда заклепанным, его можно снять и очистить

Нажмите крепко вокруг заклепок, чтобы прикрепить его обратно

Шаг 6

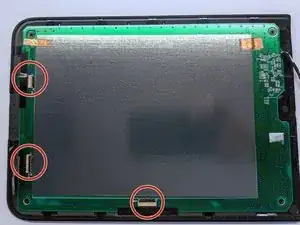

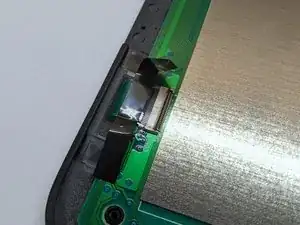

Отсоедините 3 разъема флекс-кабелей

Зажимы хрупкие.

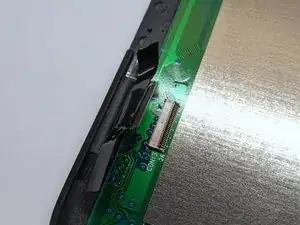

Замок разблокированного разъема находится в вертикальном положении.

Из-за хрупкости флекс-кабелей лучше удалить только клеевые полоски с материнской платы и оставить прикрепленные клеевые полоски к флекс-кабелю на месте.

Шаг 7
