Как разобрать вычислительный модуль на смарт-доске

Вычислительный модуль находится справа от смарт-доски.

В правом верхнем углу смарт-доски расположены 4 винта.

Открутите 4 винта с помощью крестовой отвертки (+), чтобы получить доступ к вычислительному модулю.

Снимите панель доступа к вычислительному модулю, поднимая ее вверх.

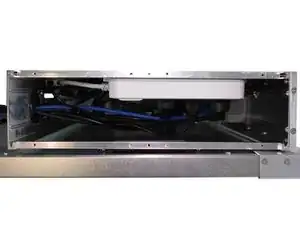

После открытия панели доступа к вычислительному модулю вы можете отсоединить кабели.

Вид с передней стороны смарт-доски для удобства пользователей.

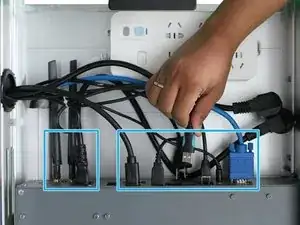

Сначала отсоедините 3 кабеля, подключенные к розетке.

Затем отсоедините кабель и антенну Wi-Fi, подключенные к вычислительному модулю.

Открутите винт Torx вычислительного модуля с правой стороны смарт-доски.

Вынимайте осторожно и медленно, так как вычислительный модуль достаточно тяжелый.

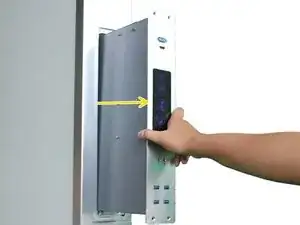

Извлеките вычислительный модуль, потянув его наружу.

После извлечения вычислительного модуля из смарт-доски вы можете его разобрать.
