Замена кнопки питания Wacom Cintiq 24HD

Отключите любые кабели от портов USB, питания, дисплея или DVI‑D, удерживая провод за разъём и вытягивая прямо из разъёма.

Отключение кабелей путём вытягивания за провод или под углом может повредить кабель или разъём.

Положите устройство экраном вниз на ровную поверхность.

Снимите восемь винтов Phillips #2 длиной 10 мм (по четыре на каждой ножке подставки), вращая отвертку против часовой стрелки.

Поднимите подставку вверх и отведите её от остальной части устройства, чтобы ножки отделились от монтажной пластины.

Снимите восемнадцать винтов Phillips #1 длиной 10.2 мм по периметру задней панели, вращая отвертку против часовой стрелки.

Снимите один винт Phillips #1 длиной 11.9 мм в центре задней панели.

Снимите два винта Phillips #1 длиной 10.2 мм из‑под шарнирных крышек в нижних правом и левом углах.

В нашем устройстве отсутствуют декоративные крышки для портов USB, DVI‑D и питания. Сначала необходимо снять эти крышки, показанные зелёным, чтобы можно было удалить заднюю панель.

Подденьте угол задней панели и вставьте пластиковый инструмент для вскрытия в образовавшийся зазор.

Пройдите инструментом вдоль зазора по периметру устройства, немного приподнимая, чтобы отщёлкнуть крепления задней панели.

Защёлки на задней панели будут издавать громкие щелчки при открывании.

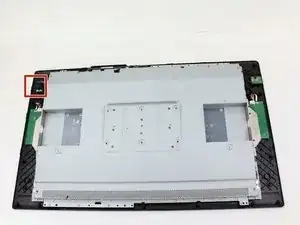

Снимите панель, подняв её вверх и отведя от устройства.

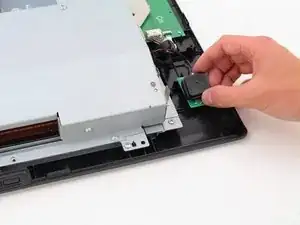

Снимите резиновую накладку с кнопки питания, приподняв её и сняв.

Снимите два винта Phillips #2 длиной 9.5 мм, вращая отвертку против часовой стрелки.

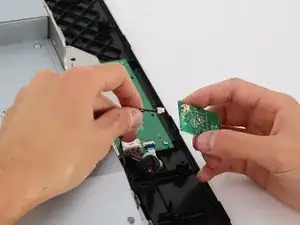

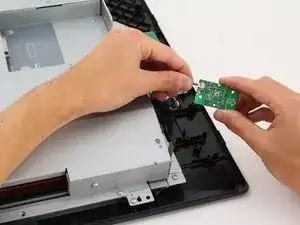

Отсоедините кабель, подключённый к плате кнопок, сжав близко к разъёму и вытянув провод прямо из разъёма.
