Разборка Wacom Bamboo Pen LP160E
Разобрать ручку может быть сложно, так как её две основные части корпуса удерживаются вместе за счёт трения.
Клей не используется.
Будьте осторожны, внутри ручки находятся хрупкие детали, и при разборке или сборке легко её сломать.
Шаг 1

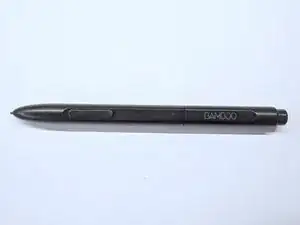

Поместите ручку на рабочую поверхность
Убедитесь, что ручка чистая и не содержит скользких веществ, так как разборка требует много трения
Наконечник не нужно удалять.
Шаг 2

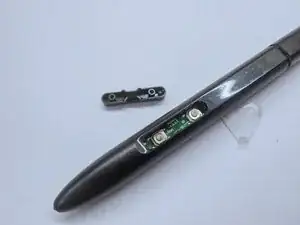

Кнопки ручки надежно зафиксированы в нижней части корпуса ручки.
Нажмите на нижнюю кнопку, чтобы облегчить вставку инструмента

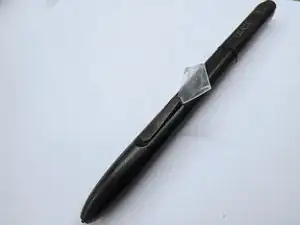

Вставьте тонкий пластмассовый предмет под кнопку и потяните её
Кнопки ручки не нужно удалять для извлечения печатной платы ручки.
Шаг 3

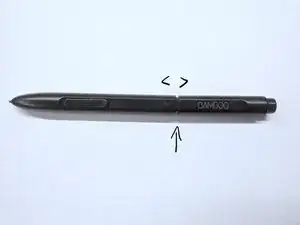

Две основные части корпуса удерживаются вместе за счёт трения. Клей отсутствует.

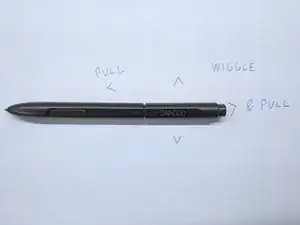

Тяните части корпуса в противоположные стороны, покачивая верхнюю часть вверх и вниз
Могут издаваться тихие скрипящие звуки
Уменьшите силу тяги, если пластиковая часть почти ослаблена. Посмотрите на третье изображение в галерее, чтобы оценить, сколько пластиковой части корпуса все еще внутри.
Шаг 4

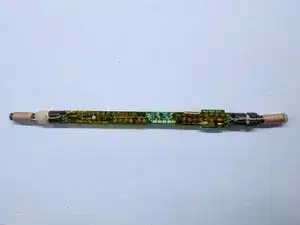

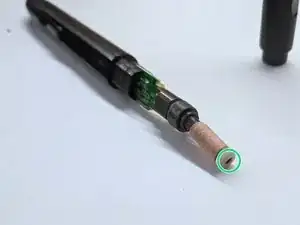

Вытащите печатную плату ручки
Ластик и катушки наконечника свободны и удерживаются только двумя тонкими медными проводами. Будьте осторожны, чтобы не сломать их!

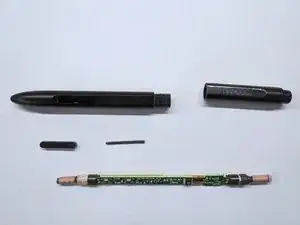

Все части ручки теперь должны быть свободны.
Шаг 5

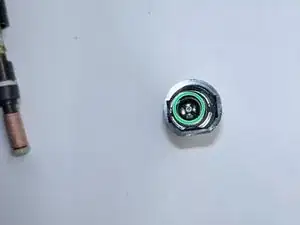

При сборке выровняйте отверстие в катушке ластика с пластиковым элементом внутри верхней части корпуса ручки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Датчик ластика содержит отверстие, которое должно совпадать с пластиковым элементом внутри верхней части ручки.
Перевод руководства с ifixit.com
