Замена вентилятора Wacom Cintiq 24HD

Отключите все кабели от портов USB, питания, дисплея или DVI-D, удерживая кабель за разъём и вытягивая его прямо из порта.

Отключение кабелей, тянув за провод или под углом, может повредить кабель или разъём.

Положите устройство экраном вниз на ровную поверхность.

Снимите восемь винтов Phillips #2 длиной 10 мм (по четыре на каждой ножке подставки), поворачивая отвёртку против часовой стрелки.

Поднимите подставку вверх и отведите от остальной части устройства, чтобы ножки отделились от монтажной пластины.

Снимите восемнадцать винтов Phillips #1 длиной 10.2 мм с периметра задней панели, поворачивая отвёртку против часовой стрелки.

Снимите один винт Phillips #1 длиной 11.9 мм из центра задней панели.

Снимите два винта Phillips #1 длиной 10.2 мм из-под откидных крышек в правом и левом нижних углах.

В нашем устройстве отсутствуют крышки для портов USB, DVI-D и питания. Для снятия задней панели сначала необходимо удалить эти крышки, показанные зелёным цветом.

Поднимите заднюю панель за угол и вставьте в зазор пластиковый инструмент для вскрытия.

Проведите инструментом вдоль зазора по периметру устройства, приподнимая панель, чтобы отщёлкнуть защёлки задней панели.

Защёлки на задней панели издают громкие щелчки при открывании.

Снимите панель, подняв её вверх и сняв с устройства.

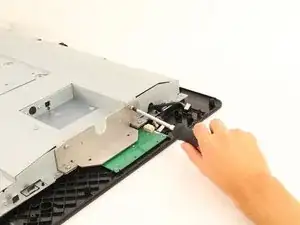

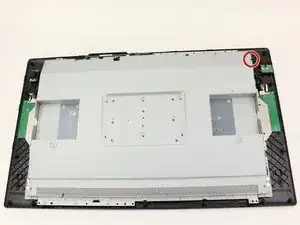

Отсоедините тонкий чёрный провод, соединяющий заднюю металлическую пластину с USB-видеопортом, сняв один винт Phillips #2 длиной 8 мм с задней металлической пластины, поворачивая отвёртку против часовой стрелки.

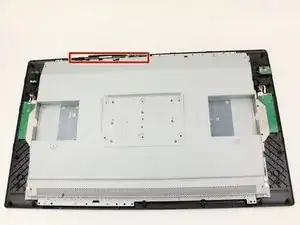

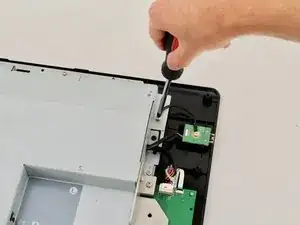

Снимите два винта Phillips #2 длиной 8 мм с металлической кнопочной пластины, вращая отвёртку против часовой стрелки.

Снимите металлическую кнопочную пластину с задней металлической пластины.

Отсоедините провода кнопок от держателя, нажав вниз на защёлку.

Отсоедините провода кнопок от платы кнопок, оттянув провода от платы.

Верните плату кнопок обратно в устройство.

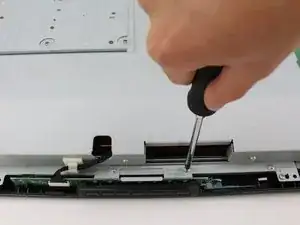

Снимите восемь винтов Phillips #2 длиной 10.2 мм с фиксирующими шайбами (по четыре на каждой пластине) с металлических монтажных пластин, вращая отвёртку против часовой стрелки.

Снимите две металлические монтажные пластины.

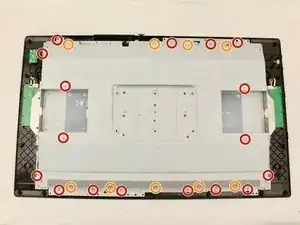

Снимите шестнадцать винтов Phillips #2 длиной 8 мм с фланцами с горизонтальной стороны пластины, поворачивая отвёртку против часовой стрелки.

Снимите десять винтов Phillips #2 длиной 8 мм с фланцами с вертикальных сторон пластины, поворачивая отвёртку против часовой стрелки.

Снимите заднюю металлическую пластину, приподняв вдоль одного края, затем подняв пластину и отводя её от устройства.

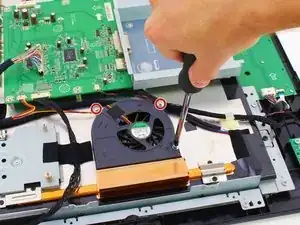

Снимите три винта Phillips #2 длиной 8 мм, поворачивая отвёртку против часовой стрелки.

Каждый винт имеет две шайбы: одну плоскую и одну разрезную. Разрезная шайба расположена между плоской шайбой и головкой винта.

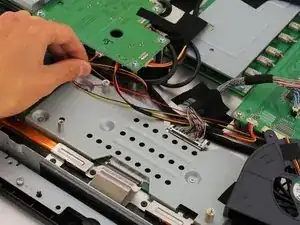

Отсоедините проводку вентилятора от материнской платы, аккуратно сжав рядом с разъёмом и потянув наружу.

Обращайтесь с тонкими проводами осторожно, чтобы не сжать и не повредить их.

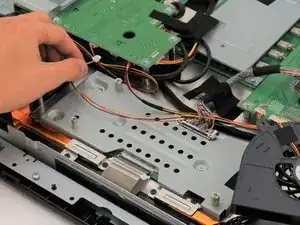

Распутайте проводку вентилятора, потянув её в сторону вентилятора и проведя под, над или вокруг других проводов.

Возможно, придётся разорвать чёрную ленту, которой закреплены провода, чтобы освободить их.

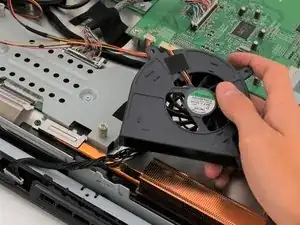

Снимите вентилятор, приподняв его вверх и сняв с валов винтов.
