Разборка Wacom DTU-1031X
DTU-1031X относительно легко разбирается. Самая сложная часть процесса — отсоединение нижней пластиковой крышки, зафиксированной довольно большими пластиковыми защёлками.
Дисплей не приклеен к переднему стеклу.
Все внутренние детали скреплены обычными винтами с крестообразным шлицем.
Шаг 1

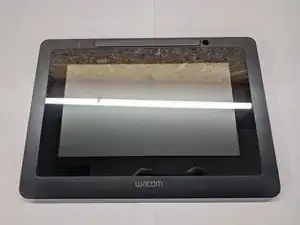

Разместите планшет экраном вниз на рабочей поверхности.
(По желанию) Снимите пластиковую заглушку в держателе стилуса
Шаг 2

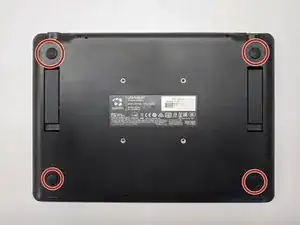

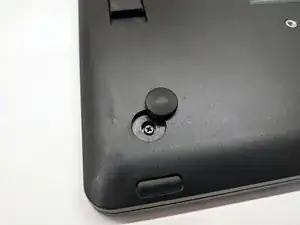

Снимите 4 резиновые ножки
Открутите 4 винта Phillips #0
Шаг 3

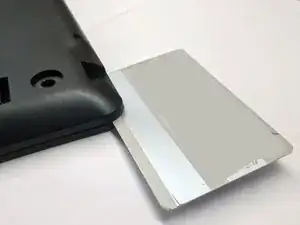

Отщёлкните нижнюю крышку
Защёлки очень прочные и требуют значительного усилия для отщёлкивания
Самая простая точка для начала поддевания — вокруг USB-порта
Во втором изображении показано расположение защёлок
Шаг 4

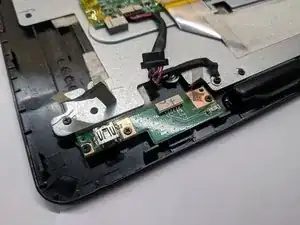

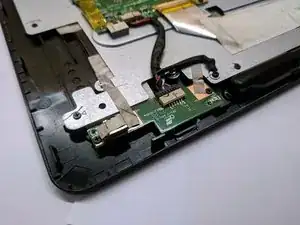

Чтобы снять дочернюю плату USB, открутите 3 винта Philips #00
Один из винтов спрятан под лентой

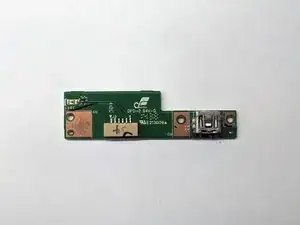

Отключите кабель и снимите плату
Шаг 5

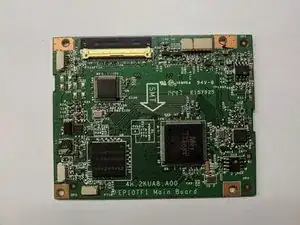

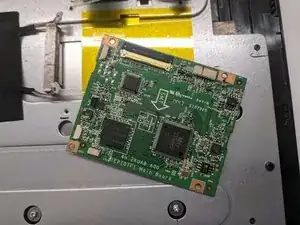

Чтобы снять основную плату, открутите 4 винта Phillips #00
Потребуется снять жёлтую каптон-ленту
Отсоедините 40-контактный LVDS флекс-кабель
Прозрачная лента, удерживающая 40-контактный LVDS кабель на основной плате, является частью кабеля и не должна отделяться
Отключите два кабеля, соединяющие дочернюю плату дигитайзера с основной платой
Отключите кабель дочерней платы USB
Шаг 6

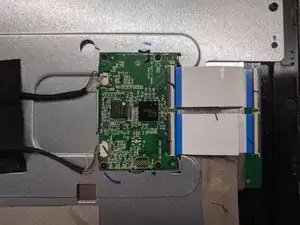

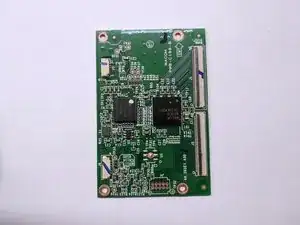

Чтобы снять дочернюю плату дигитайзера, открутите 4 винта Phillips #00
Отщёлкните два флекс-кабеля, соединяющие дигитайзер с платой дигитайзера
Отщёлкнутый разъём будет иметь чёрную пластиковую часть направленную вверх
Отключите два кабеля, соединяющие дочернюю плату с основной платой
Шаг 7

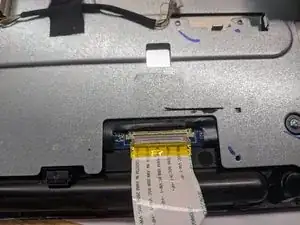

Отключите 40-контактный LVDS кабель от LCD-дисплея

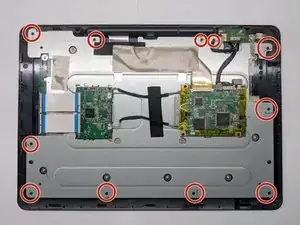

Открутите 11 винтов Phillips #00, удерживающих металлическую деталь на передней пластиковой раме
Шаг 8

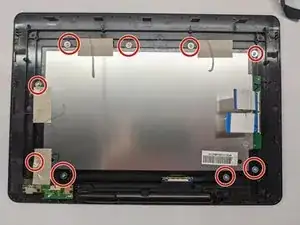

Открутите 9 широких винтов Phillips #00, удерживающих LCD-панель на передней пластиковой раме
Один из винтов спрятан под металлической лентой

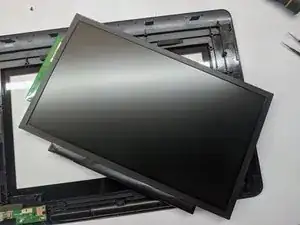

Теперь LCD-дисплей станет свободным и может быть снят
Переднее стекло приклеено к передней пластиковой раме
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
