Замена USB-разъёма аксессуаров Wacom Cintiq 24HD
USB-разъём аксессуаров позволяет подключать к Cintiq и подключённым компьютерам другие устройства, такие как клавиатуры, мыши или флеш-накопители. Разъём может быть повреждён и перестать работать при длительной эксплуатации. В этом руководстве показано, как заменить разъём аксессуаров. Для этой замены требуются базовые навыки пайки и набор для пайки. У iFixit есть руководство по пайке, которое вы можете найти здесь.
Шаг 1
Отключите все кабели от USB-, питания-, дисплейного или DVI‑D‑портов, захватив кабель за разъём и вытянув прямо из порта.
Отключение кабелей путём вытягивания за провод или под углом может повредить кабель или разъём.
Шаг 2
Разместите устройство экраном вниз на ровной поверхности.
Снимите восемь винтов Phillips #2 длиной 10 мм (по четыре на каждой ножке подставки), поворачивая отвёртку против часовой стрелки.
Шаг 3
Поднимите подставку вверх и отведите от остальной части устройства, чтобы ножки отделились от монтажной пластины.
Шаг 4
Удалите восемнадцать винтов Phillips #1 длиной 10,2 мм по периметру задней панели, поворачивая отвёртку против часовой стрелки.
Удалите один винт Phillips #1 длиной 11,9 мм из центра задней панели.
Удалите два винта Phillips #1 длиной 10,2 мм, расположенных под откидными крышками в нижних правом и левом углах.
Наше устройство не включает крышки для портов USB, DVI‑D и питания. Сначала необходимо снять эти крышки, показанные зелёным, чтобы можно было снять заднюю панель.
Шаг 5
Подденьте угол задней панели и вставьте в зазор пластиковый инструмент для раскрытия.
Проведите инструментом вдоль зазора по периметру устройства, одновременно приподнимая, чтобы отщёлкнуть заднюю панель.
Защёлки на задней панели издают громкие щелчки при открывании.
Снимите панель, подняв её вверх и отойдя от устройства.
Шаг 6
Удалите один винт Phillips #2 длиной 8 мм, поворачивая отвёртку против часовой стрелки.
Удалите один винт Phillips #2 длиной 9,9 мм, поворачивая отвёртку против часовой стрелки.
Шаг 7

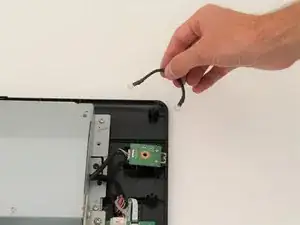

Снимите чёрный заземляющий провод, поддев и приподняв его.

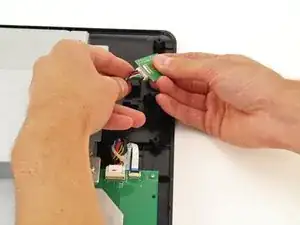

Снимите плату с USB‑разъёмом, зажать провода близко к разъёму и аккуратно вытянув её.
Шаг 8

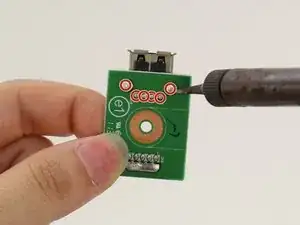

Удалите USB‑разъём, расплавив припаянные контакты паяльником, затем сняв разъём с платы.
У iFixit есть руководство по пайке, которое вы можете найти здесь.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
