Замена USB-видеопорта Wacom Cintiq 24HD

Отключите все кабели от USB, питания, видеовхода или DVI‑D, удерживая кабель за коннектор и тянув прямо, чтобы извлечь из разъёма.

Отключение кабелей путём вытягивания за провод или под углом может повредить кабель или разъём.

Положите устройство экраном вниз на ровную поверхность.

Снимите восемь винтов Phillips #2 длиной 10 мм (по четыре на каждой ножке подставки), вращая отвёртку против часовой стрелки.

Поднимите подставку вверх и отведите её от корпуса устройства, чтобы ножки отделились от монтажной пластины.

Удалите восемнадцать винтов Phillips #1 длиной 10,2 мм по периметру задней панели, вращая отвёртку против часовой стрелки.

Удалите один винт Phillips #1 длиной 11,9 мм из центра задней панели.

Удалите два винта Phillips #1 длиной 10,2 мм под откидывающимися крышками в правом и левом нижних углах.

Наше устройство не включает крышки для портов USB, DVI‑D и питания. Сначала необходимо снять эти крышки, показанные зелёным, чтобы можно было снять заднюю панель.

Подденьте заднюю панель за угол и вставьте в зазор пластиковый инструмент для вскрытия.

Проведите инструментом вдоль зазора по периметру устройства, приподнимая, чтобы отщёлкнуть заднюю панель.

Защёлки задней панели при открытии будут издавать громкие щелчки.

Снимите панель, приподняв её и отведя от устройства.

Отсоедините небольшой чёрный провод, соединяющий заднюю металлическую пластину с USB‑видеопортом, выкрутив один винт Phillips #2 длиной 8 мм из задней металлической пластины, вращая отвёртку против часовой стрелки.

Удалите два винта Phillips #2 длиной 8 мм из металлической панели кнопок, вращая отвёртку против часовой стрелки.

Снимите металлическую панель кнопок с задней металлической пластины.

Извлеките провода кнопок из фиксирующей скобы, нажав на скобу.

Отсоедините провода кнопок от платы кнопок, потянув провода от платы.

Верните плату кнопок на место в устройстве.

Удалите восемь винтов Phillips #2 длиной 10,2 мм с пружинными шайбами (по четыре на каждой пластине), вращая отвёртку против часовой стрелки.

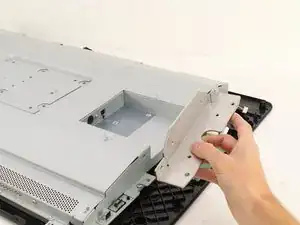

Снимите две металлические монтажные пластины.

Удалите шестнадцать винтов Phillips #2 длиной 8 мм с фланцами с горизонтальной стороны пластины, вращая отвёртку против часовой стрелки.

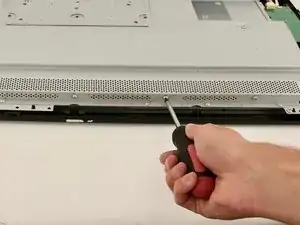

Удалите десять винтов Phillips #2 длиной 8 мм с фланцами с вертикальных сторон пластины, вращая отвёртку против часовой стрелки.

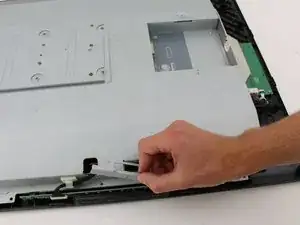

Снимите заднюю металлическую пластину, приподняв за один край, затем отведя пластину от устройства.

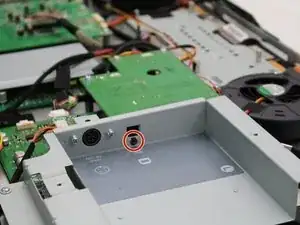

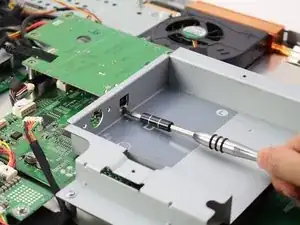

Удалите один винт Phillips #1 длиной 6,8 мм, вращая отвёртку против часовой стрелки.

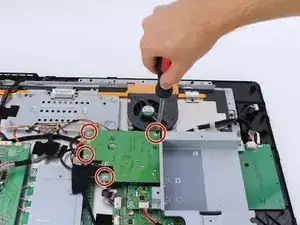

Удалите четыре винта Phillips #1 длиной 8 мм с фланцами, вращая отвёртку против часовой стрелки.

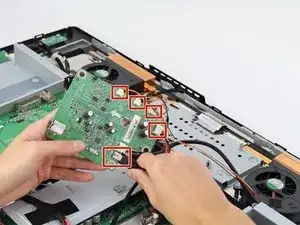

Отсоедините пять кабелей, подключённых к плате USB, сжав рядом с разъёмом и вытянув кабели прямо наружу.

Удалите USB‑видеопорт путём выпаивания в точках крепления на плате.

У iFixit есть руководство по пайке, которое вы можете найти здесь.
