Разборка Wacom Cintiq Pro 13

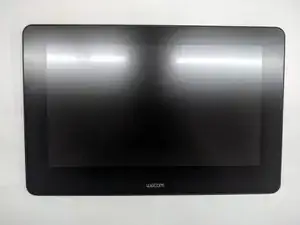

Положите устройство дисплеем вниз.

Убедитесь, что поверхность не поцарапает экран планшета

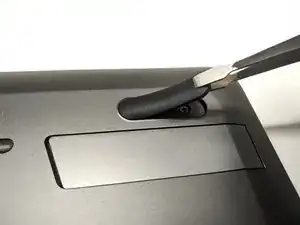

Снимите по две резиновые ножки с каждой стороны планшета

Используйте пластиковые инструменты, чтобы поднять ножки и не поцарапать заднюю крышку

Снимите два крестовых винта #0, спрятанных под ножками

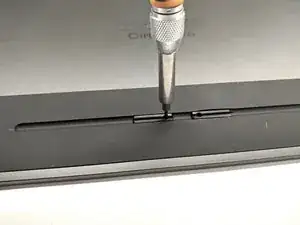

Снимите два винта Torx T5 на нижней части устройства

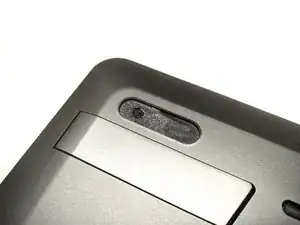

Снимите две пластиковые заглушки — они отходят свободно

Снимать два винта Torx T5 и заглушки на верхней стороне не требуется для разборки устройства

Нагрейте нижнюю резиновую накладку около отверстий феном или сушкой для волос и попытайтесь вставить монтировку, пока клей не размягчится.

Если используете фен для горячего воздуха, не перегрейте резиновую накладку — она может расплавиться. После прогрева вы должны по-прежнему иметь возможность прикоснуться к накладке голой рукой.

Остерегайтесь ленточных кабелей, спрятанных в отверстиях, так как крышки с винтами T5 Torx уже сняты.

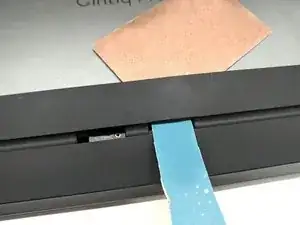

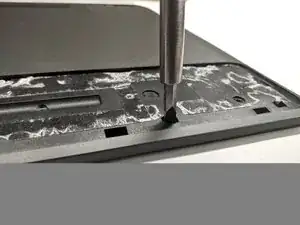

Когда клей размягчится, попытайтесь вставить плоский пластиковый инструмент сверху

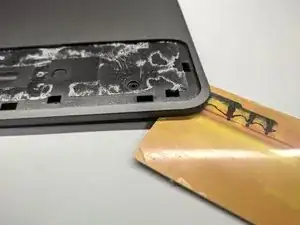

Нагрейте оставшуюся часть резиновой накладки и проведите пластиковым инструментом вдоль верхнего края накладки

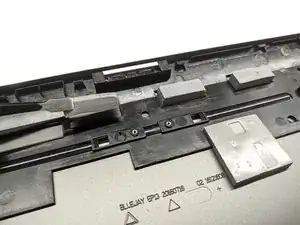

На нижней стороне накладки есть пластиковые защёлки (третье изображение). Сильное нажатие пластиковым инструментом в нижней части может повредить эти защёлки

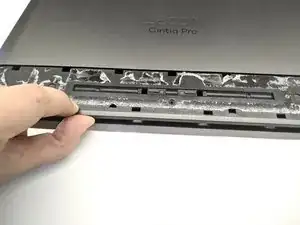

Снимите резиновую накладку

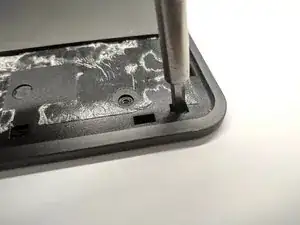

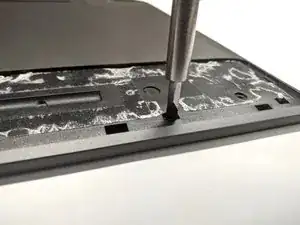

Выверните три крестовых винта #0

Отщёлкните ОДНУ из верхних левых/правых защёлок, удерживающих заднюю панель на рамке дисплея

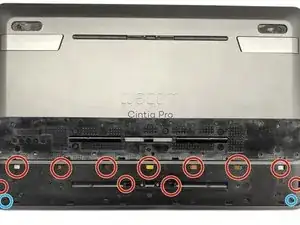

Не нажимайте в отверстия, выделенные красным — это может повредить ленточные кабели, дисплей или переднее стекло

Осторожно нажмите на защёлку, чтобы вставить плоский пластиковый инструмент в угол устройства

Сильное нажатие или нажатие в отверстия, выделенные красным на предыдущем шаге, может привести к повреждению

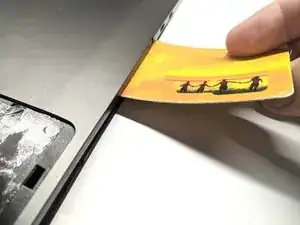

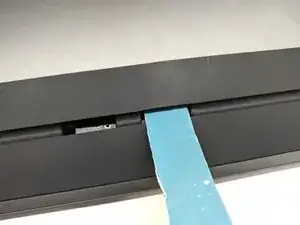

Вставьте плоский пластиковый инструмент между резиновой рамкой стекла и задней панелью

Отщёлкните остальные видимые защёлки

Нижняя часть устройства освободится, что позволит вам просунуть палец между корпусом и сборкой дисплея

Отщёлкните скрытые защёлки с левой или правой стороны и продолжайте с противоположной стороны. Плоский пластиковый инструмент может пригодиться

Вы можете вставлять пластиковые инструменты до 2 см / 1 дюйма внутрь, не повреждая ничего. Третье изображение подскажет расположение защёлок и другие препятствия

Отщёлкните все двенадцать защёлок. Держите одну руку на дисплее, чтобы уменьшить его изгиб, а второй медленно поднимайте заднюю крышку.

К задней крышке ничего не подключено — не беспокойтесь о скрытых ленточных кабелях

Снимите заднюю крышку

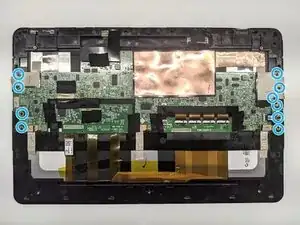

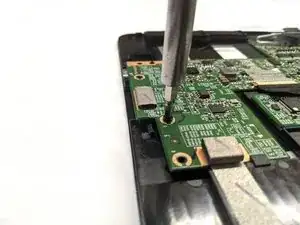

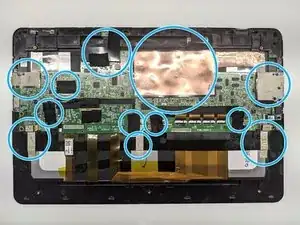

Выверните десять крестовых винтов #0

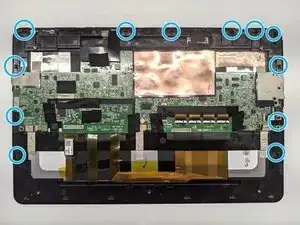

Снимите экранные экраны и различные полоски ленты, удерживающие кабели

Слишком быстрое или сильное тянущее движение может оторвать кабели с экраном или лентой, повредив их или разъёмы на материнской плате

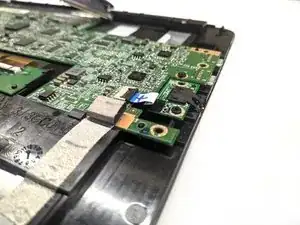

Снимите теплопроводящие прокладки

Вы можете разместить прокладки на задней пластине — для каждой из них есть специальные отверстия

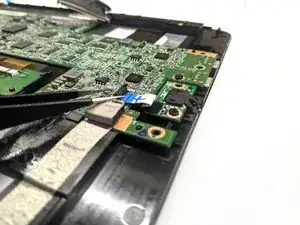

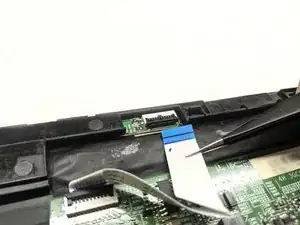

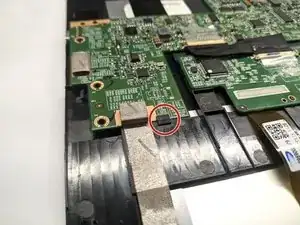

Отпустите защёлку разъёма ленточного кабеля аудиоразъёма на материнской плате

Попробуйте сдвинуть ленточный кабель в сторону платы аудиоразъёма, затем поднять его

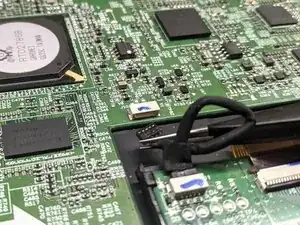

Отпустите защёлку ленточного кабеля платы управления

Попробуйте сдвинуть ленточный кабель в сторону материнской платы, затем поднять его

Повторите процедуру для разъёма ленточного кабеля на материнской плате

Снимите кабель

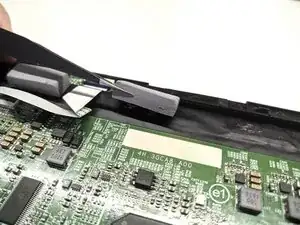

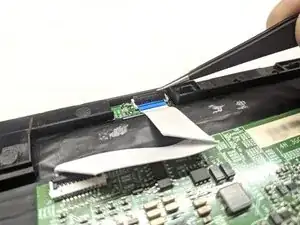

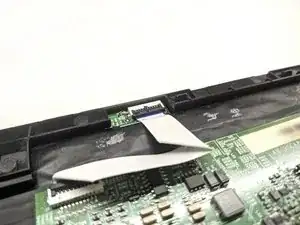

Снимите кабель платы дигитайзера

Держите его как можно ближе к пластиковому разъёму и тяните в сторону платы дигитайзера

Не тяните за середину или за противоположный конец кабеля

Удалите клей с основной платы

Не удаляйте его полностью — он является частью кабеля

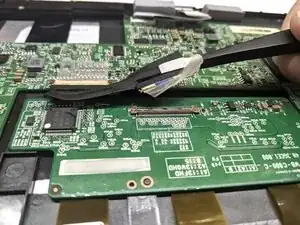

Сдвиньте кабель в сторону основной платы, держась как можно ближе к разъёму

Не тяните за середину или за другой конец кабеля

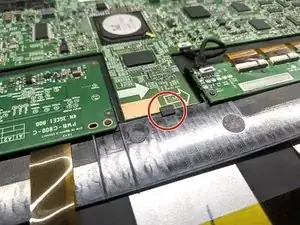

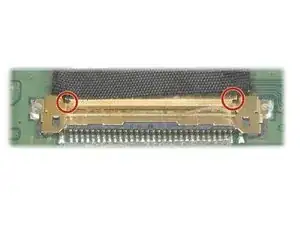

Если кабель трудно снять, попробуйте сдвинуть одну сторону разъёма пинцетом в местах, отмеченных на третьем изображении

Не нажимайте на центральную часть разъёма — её легко согнуть

Повторите действия для другого конца кабеля, подключённого к основной плате

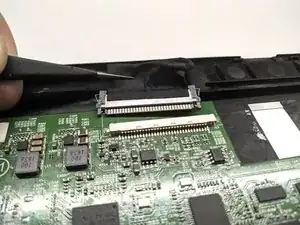

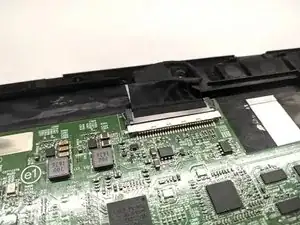

Отсоедините разъём дисплея

Нажмите на защёлку с левой или правой стороны кабеля

Сдвиньте одну часть кабеля чуть-чуть

Повторите действия для другой стороны кабеля

Вытащите кабель

Если вы планируете заменить кабель, шаги по отсоединению кабеля от ЖК-экрана такие же, как и для кабеля дигитайзера в предыдущем шаге

Не тяните за кабель — держитесь за штекер

Снимите основную плату, сдвинув её вперёд, затем поднимите вверх

Обратите внимание на три зажима, удерживающие плату на нижней стороне планшета
