Замена разъема питания Wacom Cintiq 24HD

Выключите все кабели из портов USB, питания, дисплея или DVI-D, захватив кабель за разъем и потянув прямо из порта.

Выключение кабелей, дергая за кабель или тянув под углом, может повредить кабель или разъем.

Установите экран устройства вниз на ровную поверхность.

Удалите восемь винтов Philips #2 длиной 10 мм (по четыре на каждой ножке подставки), поворачивая отвертку против часовой стрелки.

Поднимите подставку вверх и away от остальной части устройства, чтобы ножки отделились от монтажной пластины.

Удалите восемнадцать винтов Philips #1 длиной 10.2 мм по периметру задней панели, поворачивая отвертку против часовой стрелки.

Удалите один винт Philips #1 длиной 11.9 мм из центра задней панели.

Удалите два винта Philips #1 длиной 10.2 мм снизу подвижных панелей в нижних правом и левом углах.

Наше устройство не содержит крышек для портов USB, DVI-D и питания. Сначала необходимо удалить эти крышки, показанные в зеленом цвете, чтобы снять заднюю панель.

Поднимите заднюю панель за угол и вставьте пластиковый инструмент для открытия в зазор.

Протяните инструмент по зазору вокруг периметра устройства, поднимая для отстегивания задней панели.

Задние панели будут издавать громкие щелчки при открывании.

Снимите панель, подняв ее вверх и уйдя от устройства.

Отсоедините небольшой черный провод, соединяющий заднюю металлическую панель с портом USB для видео, удалив один винт Philips #2 длиной 8 мм из задней металлической панели , поворачивая отвертку против часовой стрелки.

Удалите два винта Philips #2 длиной 8 мм с металлической кнопочной панели, поворачивая отвертку против часовой стрелки.

Снимите металлическую кнопочную панель с задней металлической панели.

Снимите провода кнопки с поддерживающей скобы, нажав на скобу.

Отсоедините провода кнопки от платки кнопок, потянув провода кнопки от платы.

Верните платку кнопок обратно в устройство.

Удалите восемь (по четыре на каждой пластине) винтов Philips #2 длиной 10.2 мм с фиксирующими шайбами с металлических монтажных пластин, поворачивая отвертку против часовой стрелки.

Удалите две металлические монтажные пластины.

Удалите шестнадцать винтов Philips #2 длиной 8 мм с фланцами с горизонтальной стороны пластины, поворачивая отвертку против часовой стрелки.

Удалите десять винтов Philips #2 длиной 8 мм с фланцами с вертикальных сторон пластины, поворачивая отвертку против часовой стрелки.

Удалите заднюю металлическую панель, подняв ее за один край, затем сняв панель с устройства.

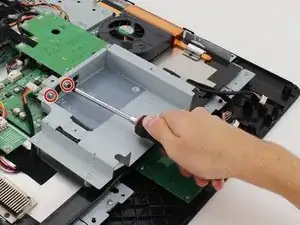

Удалите два винта Philips #2 длиной 7.8 мм из правой задней панели, соединенной с разъемом питания, повернув отвертку против часовой стрелки.

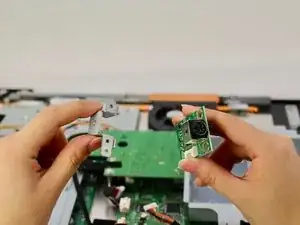

Поднимите разъем питания и подключенную дочернюю плату из устройства.

Удалите провода с дочерней платы.

Аккуратно тяните за провода при удалении с дочерней платы, чтобы избежать разрыва.

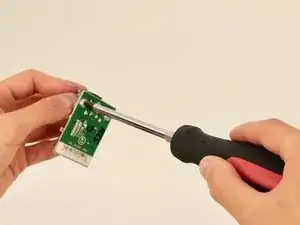

Удалите два винта Philips #2 длиной 8 мм с дочерней платы, поворачивая отвертку против часовой стрелки.

Отделите металлическую крышку от разъема питания.

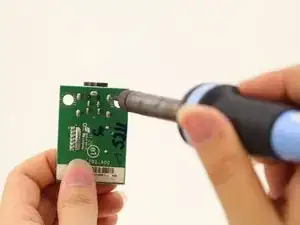

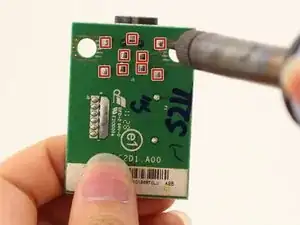

Отпаивайте соединения разъема питания с помощью паяльника.

Удалите разъем питания с дочерней платы, приподняв его.

iFixit предлагает руководство по пайке, которое Вы можете найти здесь.
