Как заменить Wi‑Fi‑модуль Smart Board

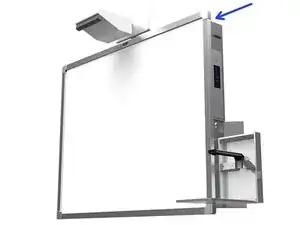

Модуль вычислений находится справа от интерактивной доски.

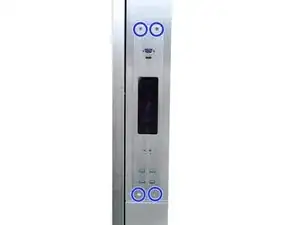

В верхней правой части интерактивной доски находятся 4 винта.

Открутите эти 4 винта крестовой отверткой (+), чтобы получить доступ к модулю вычислений.

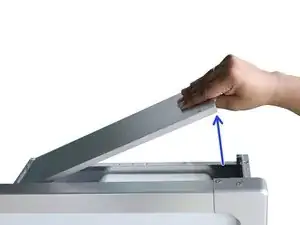

Снимите крышку доступа к модулю вычислений, подняв её вверх.

После открытия крышки доступа вы сможете отсоединить кабели.

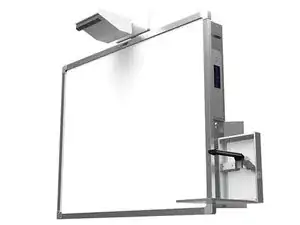

Вид спереди интерактивной доски для удобства пользователя.

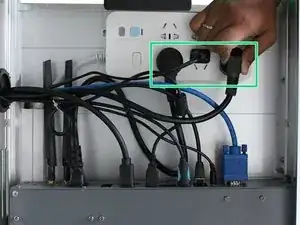

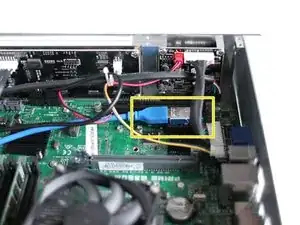

Сначала отсоедините 3 кабеля, подключённые к розетке.

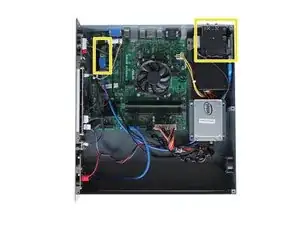

Затем отсоедините кабель и антенну Wi‑Fi, подключённые к модулю вычислений.

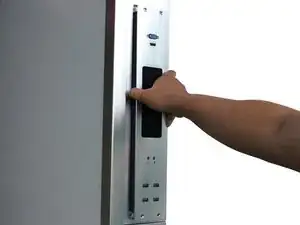

Открутите винт Torx модуля вычислений на правой боковой стороне интерактивной доски.

Вынимайте аккуратно и медленно, так как модуль вычислений довольно тяжёлый.

Извлеките модуль вычислений, потянув его наружу.

После извлечения модуля вычислений из интерактивной доски вы можете разобрать его.

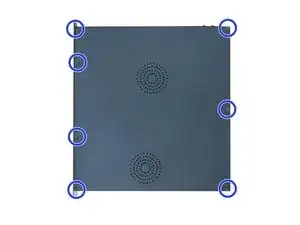

Открутите винты на модуле вычислений крестовой отверткой (+).

Поднимите крышку модуля вычислений.

Wi‑Fi‑модуль расположен в верхней части модуля вычислений.

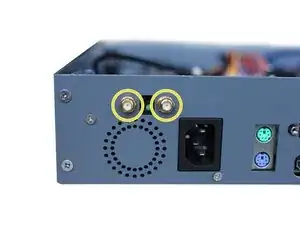

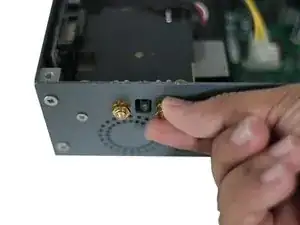

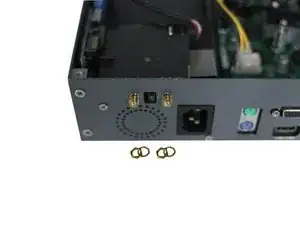

Ослабьте 2 гайки антенны Wi‑Fi с помощью плоскогубцев.

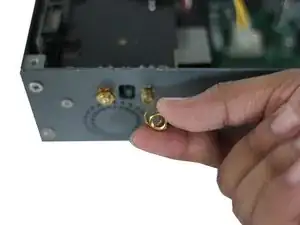

Снимите гайку и шайбу антенны Wi‑Fi.

Толкните антенну Wi‑Fi внутрь модуля вычислений.

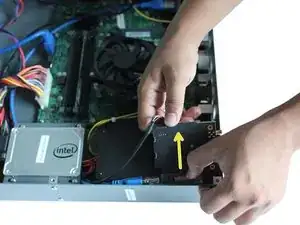

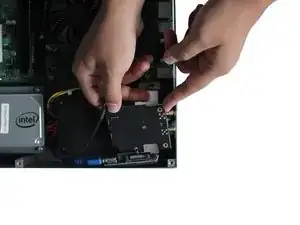

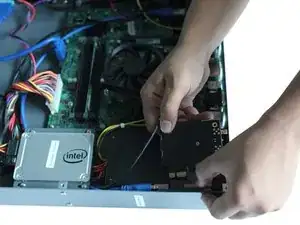

Извлеките Wi‑Fi‑модуль, вытащив его из разъёма PCIe.

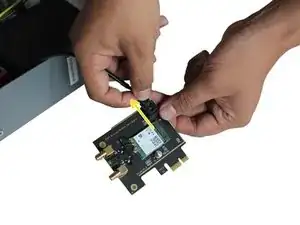

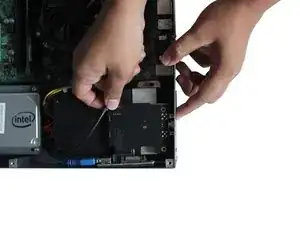

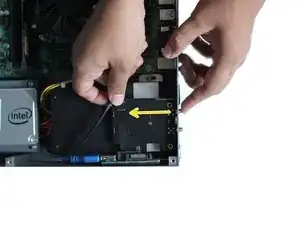

Отсоедините кабель Wi‑Fi, нажав на защёлку и вытянув его.

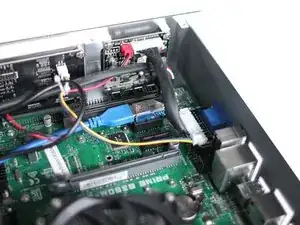

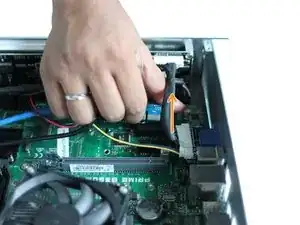

Отсоедините кабель PCIe от материнской платы, подняв его вверх.
