Замена кнопок управления дисплеем Wacom Cintiq 24HD

Отсоедините все кабели от портов USB, питания, дисплея или DVI-D, взявшись за коннектор и потянув прямо на себя из порта.

Если тянуть за кабель или отключать под углом, это может повредить кабель или разъём.

Уложите устройство экраном вниз на ровную поверхность.

Открутите восемь винтов 10 мм крестообразной отвёрткой №2 (по четыре на каждой ножке подставки), поворачивая отвёртку против часовой стрелки.

Поднимите подставку вверх и отведите от корпуса устройства, чтобы ножки отделились от крепёжной пластины.

Открутите восемнадцать винтов 10,2 мм крестообразной отвёрткой №1 по периметру задней панели, поворачивая отвёртку против часовой стрелки.

Открутите один винт 11,9 мм крестообразной отвёрткой №1 в центре задней панели.

Открутите два винта 10,2 мм крестообразной отвёрткой №1 из-под шарнирных панелей в нижних правом и левом углах.

На нашем устройстве отсутствуют заглушки портов USB, DVI-D и питания. Чтобы снять заднюю панель, необходимо сначала снять заглушки, выделенные на рисунке зелёным.

Приподнимите заднюю панель за угол и вставьте пластиковую лопатку в зазор.

Перемещайте лопатку вдоль зазора по периметру устройства, одновременно поднимая панель, чтобы освободить защёлки.

При открытии защёлки на задней панели издают громкий щелкающий звук.

Снимите панель, полностью отогнув её от корпуса устройства.

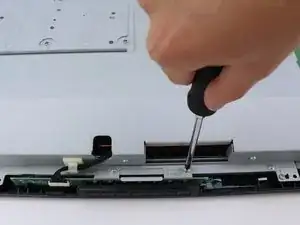

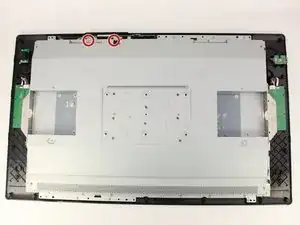

Открутите два винта 8 мм из металлической пластины с кнопками с помощью крестообразной отвёртки №2, поворачивая по часовой стрелке.

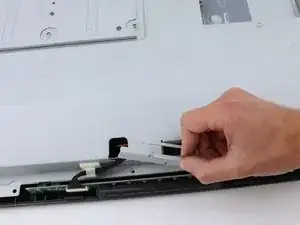

Снимите металлическую фиксирующую пластину, приподняв её вверх и в сторону от платы кнопок.

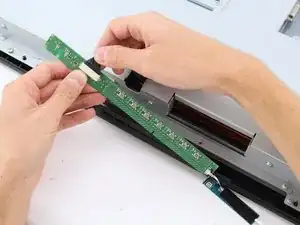

Извлеките плату кнопок, захватив провода у самого разъёма и аккуратно потянув прямо на себя из порта.

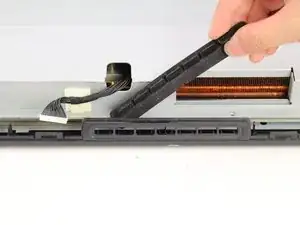

Снимите крышку кнопок, аккуратно выдавив кнопки из отверстий и подняв крышку вверх.
