Замена лампы проектора

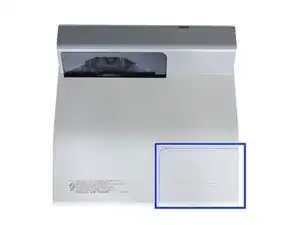

Панель доступа к лампе проектора расположена сзади справа (в сторону интерактивной доски).

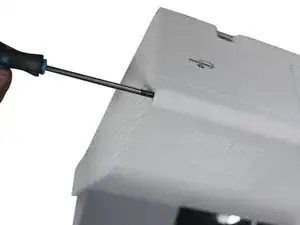

Открутите винт панели доступа к лампе проектора.

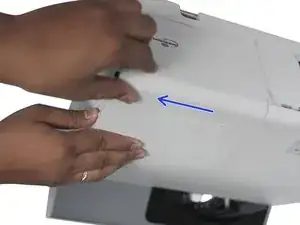

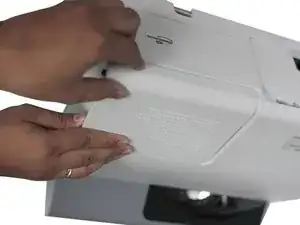

Сдвиньте панель доступа к лампе проектора, чтобы открыть её.

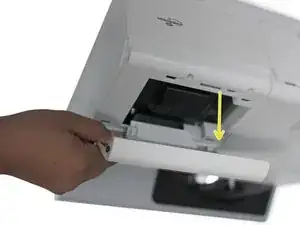

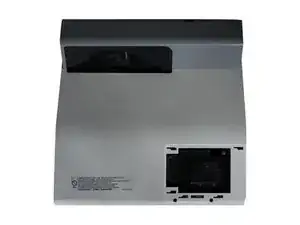

Снимите панель доступа к лампе проектора.

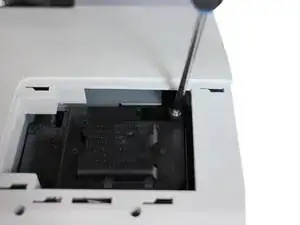

Открутите три винта крепления лампы проектора с помощью отвёртки с крестообразным жалом (+).

Винты крепления лампы проектора не выпадают из своего посадочного места. Достаточно открутить их до полного ослабления.

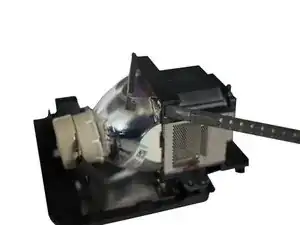

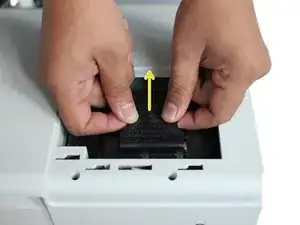

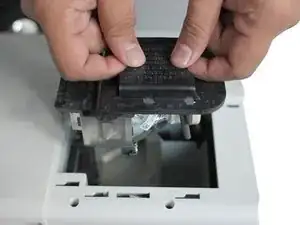

Беритесь пальцами за выемку кронштейна лампы проектора и потяните.

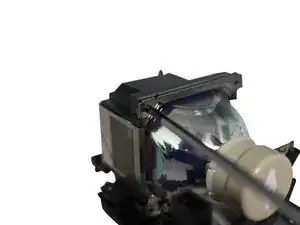

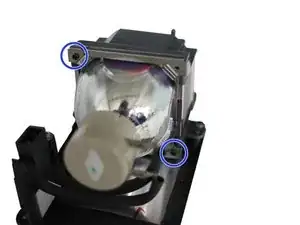

Открутите фиксирующий винт лампы проектора на кронштейне.

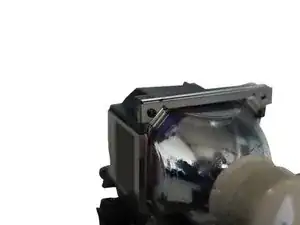

Открутите фиксирующий винт лампы проектора на кронштейне.

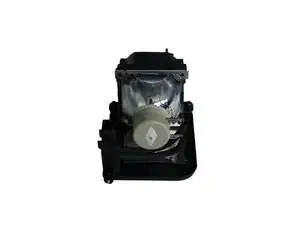

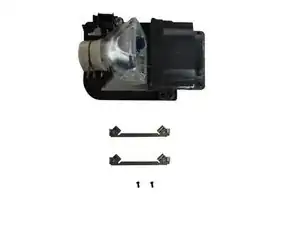

Снимите фиксатор лампы проектора, отжав защёлку с помощью отвёртки с плоским жалом (-).

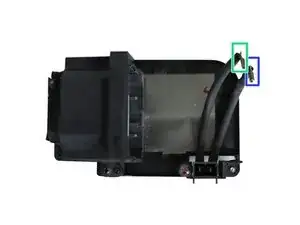

Отсоедините кабель лампы проектора при помощи пассатижей.

Действуйте осторожно, чтобы не повредить кабель.

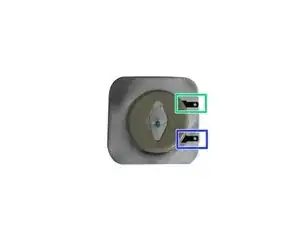

Подключите кабель в соответствии с цветовой маркировкой на изображении, чтобы не перепутать.
