Замена сопла 3D-принтера Creality CR-10s
Вы заметили, что ваш 3D-принтер Creality CR-10s печатает с ухудшенным качеством? Эта проблема может быть вызвана изношенным соплом. При постоянной эксплуатации 3D-принтера износ сопла неизбежен и требует периодической замены. В этом руководстве показаны шаги по отсоединению филаментной трубки, снятию корпуса сопла и, наконец, замене самого сопла. Для выполнения руководства не требуется специальная квалификация, нужны только простые инструменты.
Шаг 1
Перед началом разборки убедитесь, что кабели, подключённые к центральному компьютеру принтера, отключены.

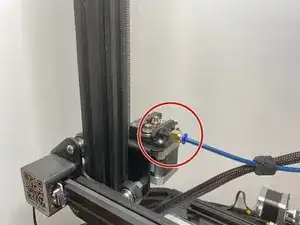

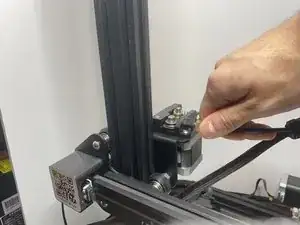

Осторожно выкрутите золотистый резьбовой соединитель филаментной трубки до полного отсоединения.

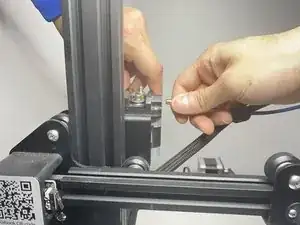

После отсоединения резьбового соединителя сожмите механизм с пружиной, чтобы освободить небольшой участок филамента.
Шаг 2
Филамент всё ещё соединяет трубку с корпусом 3D-принтера.

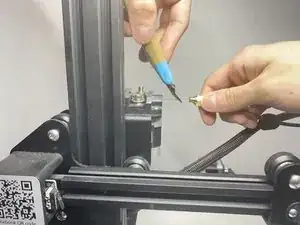

Используя режущий инструмент, аккуратно отрежьте филамент, пока трубка не станет независимой от принтера.
При обрезке филамента выполняйте срез под углом 45 градусов. Это обеспечивает отсутствие комкования материала при последующей подаче в новое сопло.
После обрезки поместите отсоединённую трубку в безопасное место принтера, чтобы она не прилипла к другим компонентам.
Шаг 3

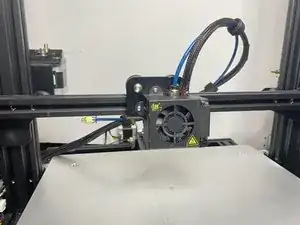

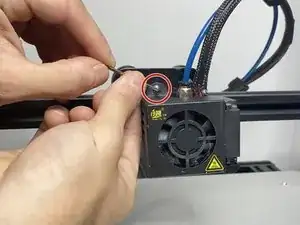

Используя шестигранный ключ 2 мм, выкрутите два винта 5.5 мм с корпуса вентилятора сопла. Сначала выкрутите верхний винт, затем боковой, как показано.
Во время отвинчивания удерживайте корпус вентилятора одной рукой, чтобы он не упал при полном отсоединении.
После снятия корпуса вентилятора убедитесь, что он расположен так, чтобы не повредить внешние провода и крепления.
Шаг 4

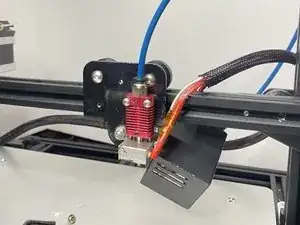

Используя шестигранный ключ 2 мм, выкрутите два винта 17.5 мм, которые крепят узел сопла к рельсу принтера.
Шаг 5

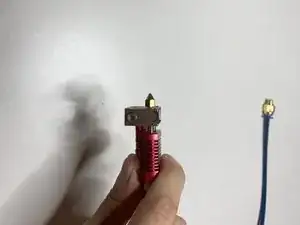

Используя разводной ключ, начните отворачивать текущее сопло от узла сопла.
Когда сопло достаточно раскручено, дальнейшее отвинчивание вручную ускорит процесс.
Если сопло меняется впервые, оно может быть завинчено очень плотно. В этом случае крепко держите узел сопла, чтобы он не выскользнул из рук. Если сопло всё ещё слишком тугое, аккуратно зажмите узел в тисках или на скамье и отвинтите сопло.
Шаг 6

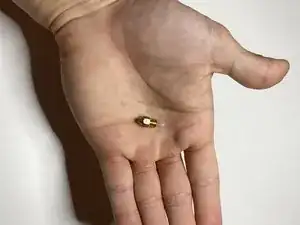

После полного отвинчивания сопла осмотрите узел на предмет остатков филамента.

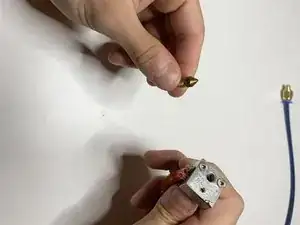

Начните вкручивать новое сопло в узел вручную. Используя тот же разводной ключ, затяните новое сопло на узле.
На этом руководство по замене сопла 3D-принтера Creality CR-10s завершено!
Заключение
- Для повторной сборки устройства выполните указанные действия в обратном порядке.
- Если вы хотите убедиться, что замена сопла выполнена корректно, откалибруйте ваш 3D-принтер.
Перевод руководства с ifixit.com
