Установка концевого выключателя линейного рельса V2/V3

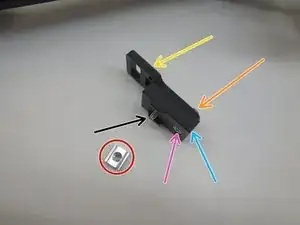

Скользящая Т-образная гайка М3

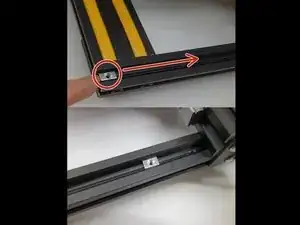

Вставьте Т-образную гайку М3 в середину принтера

Винты с потайной головкой М3X12 и плоские шайбы М3

Винт с потайной головкой М3x10

Крепление регулировочного концевого выключателя A

Крепление регулировочного концевого выключателя B

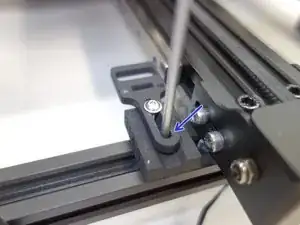

Закрепите винт М3 в Т-образной гайке

Отрегулируйте крепление концевого выключателя, чтобы оно было перпендикулярно линейному рельсу

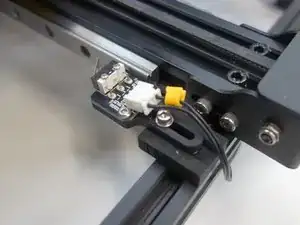

Снимите плату концевого выключателя со стандартного крепления Creality и используйте стандартные винты для крепления концевого выключателя, как показано

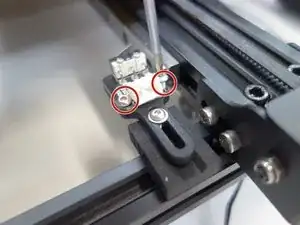

Используйте винты с потайной головкой М3x12 для регулировки положения концевого выключателя, чтобы кончик сопла находился на одном уровне с передним краем стола при срабатывании концевого выключателя

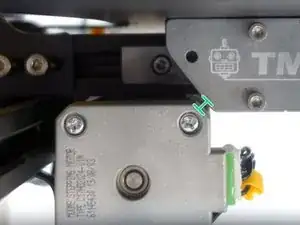

Проверьте зазор между двигателем и линейным адаптером. Когда стол полностью отодвинут назад к концевому выключателю, должен быть зазор 1-2 мм при срабатывании концевого выключателя.
