Замена экрана Elgato Stream Deck MK.1

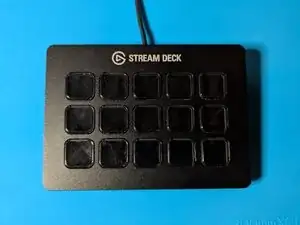

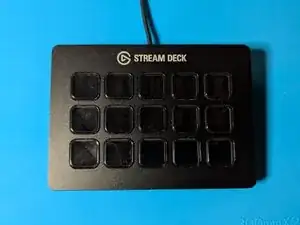

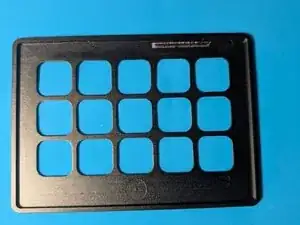

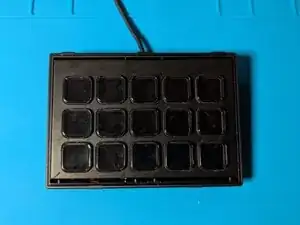

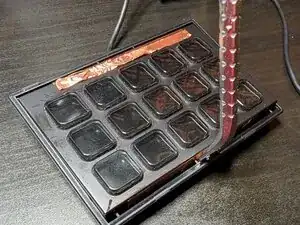

Аккуратно подденьте крышку вокруг кнопок. Это металлическая обойма, зафиксированная защёлками сверху и снизу, а также клейким составом. Проще всего сначала отсоединить верхнюю часть, затем аккуратно поднимать её вверх.

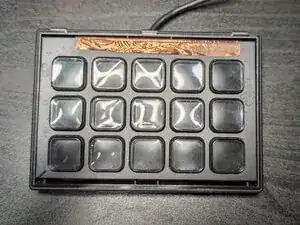

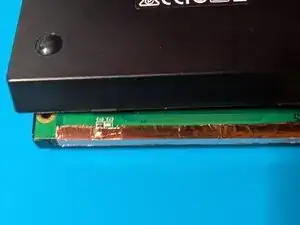

Под ней будет металлический корпус с медной лентой в верхней части.

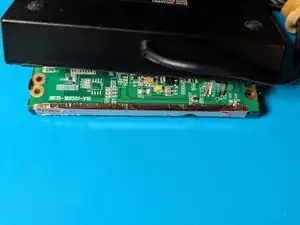

Используйте инструмент для поддевания, чтобы аккуратно вынуть металлический корпус из оболочки. Прямо под ним находится печатная плата, поэтому старайтесь поддевать стенку, а не дно.

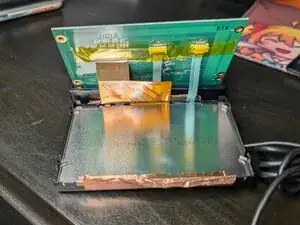

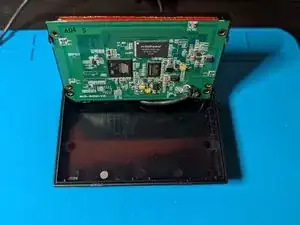

Вы не сможете полностью извлечь его из-за подключённых кабелей — вместо этого откиньте корпус на угол примерно 70–90°.

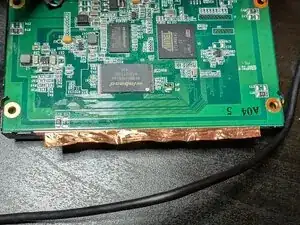

Отклейте медную ленту в верхней и нижней части печатной платы.

Используйте плоскогубцы, чтобы отогнуть металлические защёлки, чтобы можно было поднять печатную плату из корпуса.

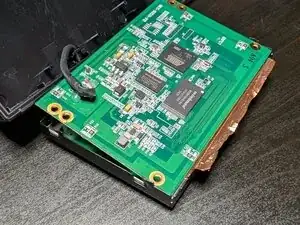

Аккуратно подденьте печатную плату инструментом — к ней подключены ленточные кабели, идущие к экрану снизу, поэтому не поднимайте слишком высоко.

Осторожно, не повредив соединения, полностью извлеките печатную плату из корпуса, чтобы получить доступ к разъёмам ленточных кабелей.

Снимите изолирующую ленту над разъёмами.

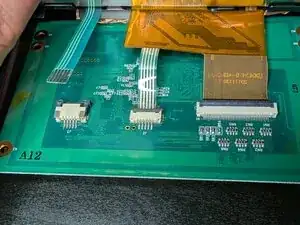

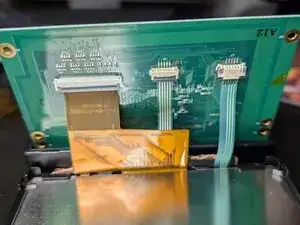

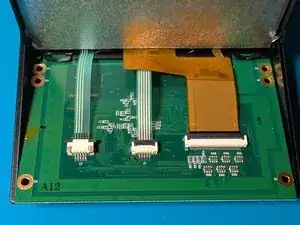

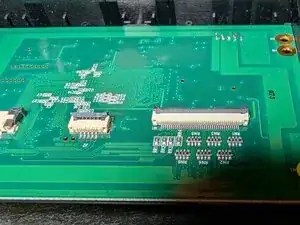

Отключите каждый ленточный кабель. У среднего и широкого разъёмов есть фиксаторы, которые нужно поднять вверх, чтобы освободить кабель. Оставшийся разъём аккуратно потяните вперёд.

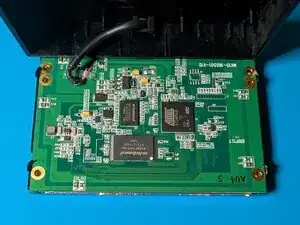

Осмотрите освобождённую плату и отложите её в сторону.

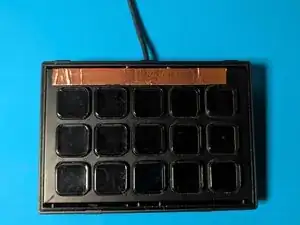

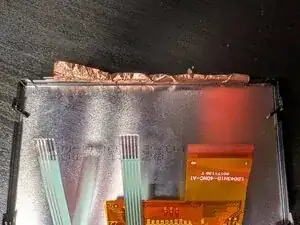

Отклейте больше медной ленты, соединяющей экран с корпусом.

Используя плоскогубцы, отогните металлические защёлки, удерживающие экран, после чего аккуратно извлеките его из корпуса.

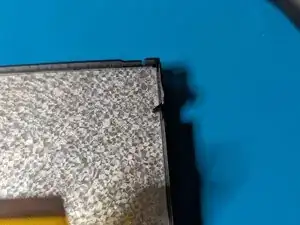

Всего шесть защёлок: по одной в каждом углу, плюс по одной с каждой стороны от ленточных кабелей.

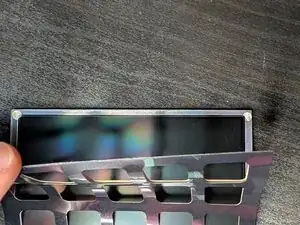

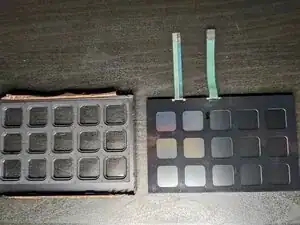

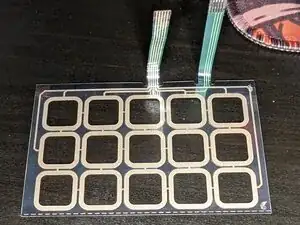

Сетка определения нажатия кнопок — это тонкая пластиковая пластина, слегка приклеенная по углам экрана.

Аккуратно отклейте её от экрана. Если на сетке остался клейкий след, удалите его.

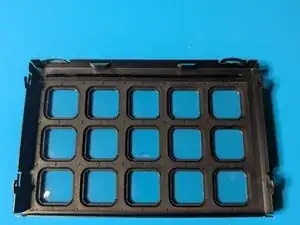

Отложите сетку в сторону.

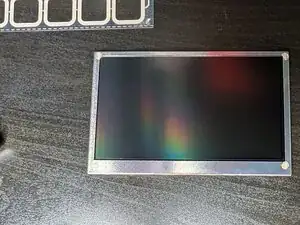

Вы успешно извлекли повреждённый экран из конструкции 🎉. Теперь пора собрать всё обратно.

Начните с очистки извлечённых компонентов. Удалите остатки клейкой ленты, а если заменяете медную ленту — снимите остатки с корпуса.

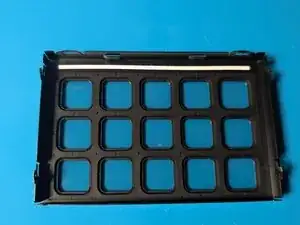

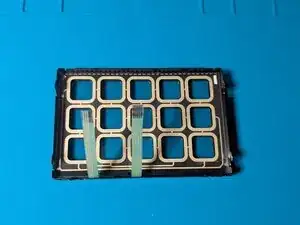

Приклейте новую двустороннюю клейкую ленту к корпусу с кнопками и установите сетку определения нажатия. Она должна плотно прилегать к верхней части, внизу есть зазор для ленточных кабелей.

Если установлена вверх ногами, кнопки не совпадут с отверстиями в сетке.

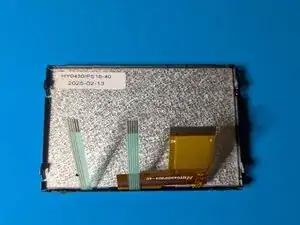

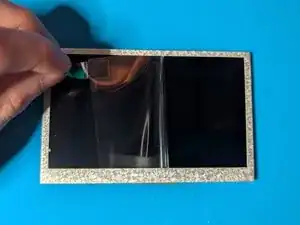

Не забудьте снять защитную плёнку с нового экрана. Будьте осторожны — не прикасайтесь к экрану, чтобы не оставить отпечатков пальцев.

Установите экран поверх сетки определения нажатия: ленточные кабели должны быть с одной стороны, а экран должен плотно прилегать к верху корпуса. (Кабели находятся внизу.)

Используйте плоскогубцы, чтобы аккуратно загнуть нижнюю часть каждой защёлки в углах, чтобы зафиксировать экран.

Здесь я забыл это сделать, поэтому пришлось возвращаться. Также необходимо загнуть плоские прямоугольные защёлки по обе стороны от ленточных кабелей. Это можно сделать пальцем, но будьте осторожны — не оказывайте слишком сильного давления на экран.

Я забыл сделать фотографию этого шага, поэтому используется снимок из разборки.

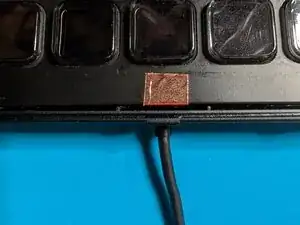

Приклейте новую полосу медной ленты, соединяющую экран с корпусом. Заведите её в угол.

Эта лента служит для защиты от электромагнитных помех и заземления экрана и корпуса, она проводящая — цель соединить металлические части между собой.

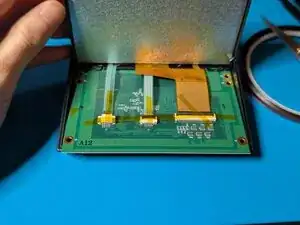

Подключите ленточные кабели обратно к печатной плате.

Приклейте новую термополоску, чтобы зафиксировать ленточные кабели. У меня полоска была слишком тонкая и выглядела некрасиво — используйте ленту шириной 1–2 см.

Установите печатную плату обратно в металлический корпус.

С помощью плоскогубцев загните металлические защёлки обратно, чтобы зафиксировать плату.

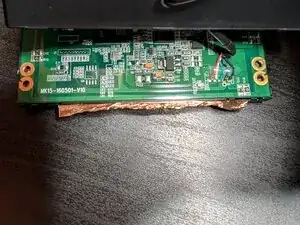

На обеих сторонах приклейте медную ленту так, чтобы она покрывала половину контактных площадок заземления в верхней части.

При необходимости вырежьте участок и приклейте небольшой кусок заново.
