Установка BL Touch на CR-10S

Перед началом...

Переключите питание в положение OFF

Отключите сетевой кабель

Используя шестигранник M2, снимите 5 винтов с потайной головкой, держащих нижнюю крышку блока управления.

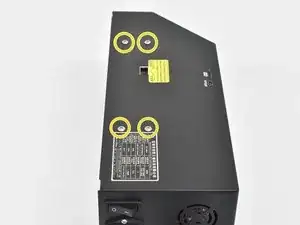

Используя шестигранник M2.5, снимите 4 винта с потайной головкой, крепящие блок питания к корпусу управления.

Отложите блок питания в сторону, как показано.

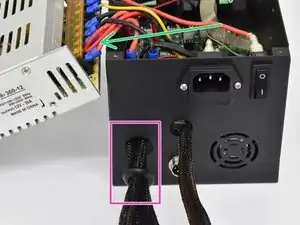

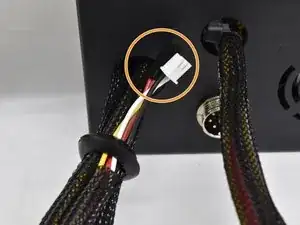

Удалите заглушку (громмет) с задней части корпуса управления и отведите её назад на несколько дюймов, как показано.

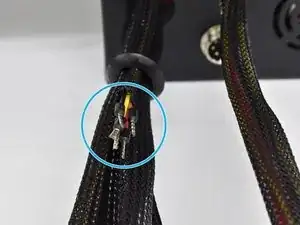

Ослабив заглушку, можно протянуть жгут A через неё, вставляя сначала разъёмы на 2 и 3 контакта.

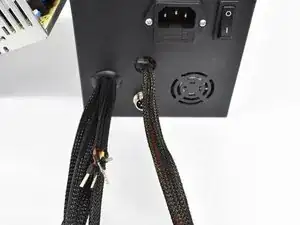

Протяните его через отверстие в задней части корпуса управления.

Оставьте 4–5 дюймов свободных проводов и установите заглушку обратно.

Убедитесь, что заглушка полностью сидит в отверстии.

После прокладывания жгута A в корпус управления запомните, где всё подключено, на случай если нужно будет отсоединить, например, кабели ЖК‑дисплея, чтобы получить доступ к новым точкам подключения.

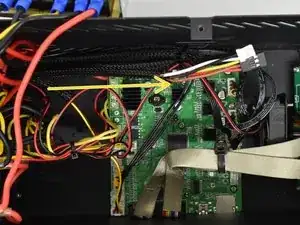

Подключите 3‑контактный разъём к ряду D11 с красным проводом на контакте V. Для машин CR‑10S это контакт, ближайший к подключению ЖК‑дисплея.

Отключите провода концевого выключателя Z от материнской платы (не показано).

Подключите 2‑контактный разъём туда, где был подключён оригинальный концевой выключатель Z. Это Z- для машин CR‑10S.

Горячий клей — по желанию.

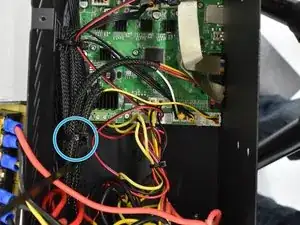

Зафиксируйте жгут A стяжкой вместе с оригинальной группой жгутов для снятия нагрузки.

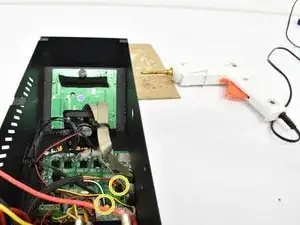

Если вы собираетесь фиксировать новые соединения клеем, сделайте это сейчас.

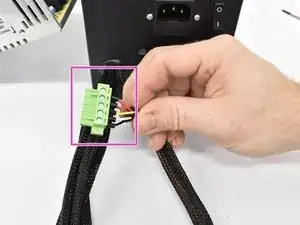

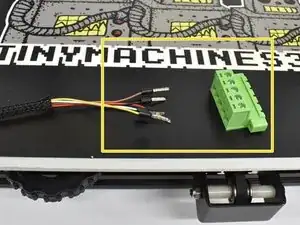

Установите мужской зелёный клеммник Phoenix на жгут A.

Используя плоскую отвёртку, ослабьте клеммы на 3–4 оборота, затем вставьте провода в отверстия.

Порядок цветов не имеет значения, но другая сторона жгута ДОЛЖНА совпадать. При затягивании винтов клемм чувствуйте момент контакта конца провода и не перетягивайте. Лёгким усилием потяните каждый провод, чтобы проверить, что они надёжно зажаты.

Установите блок питания на место и затяните винты.

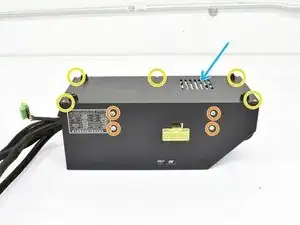

Установите нижнюю крышку и затяните винты.

Вентиляционные отверстия должны быть расположены над блоком питания.

Установите блок питания на место и затяните винты.

Установите нижнюю крышку и затяните винты.

Вентиляционные отверстия должны быть расположены над блоком питания.

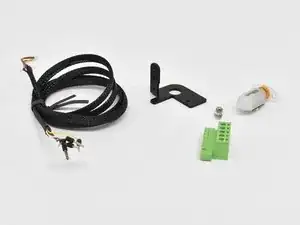

В вашем комплекте есть все необходимые крепёжные элементы для установки.

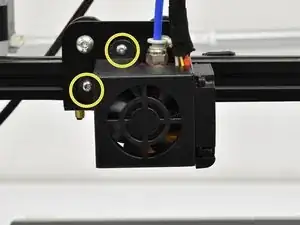

Используя шестигранник M2, снимите 2 винта с потайной головкой, держащие кожух хотэнда.

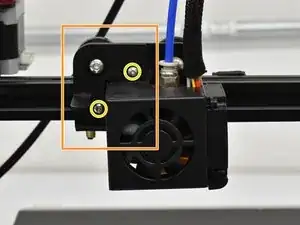

Установите кронштейн, используя предоставленные винты M3x8 (или 3x10).

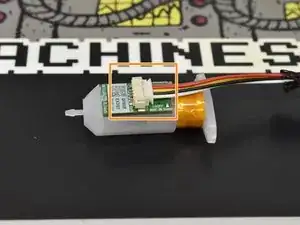

Вставьте мелкий разъём в датчик. Он подключается только в одном положении — не применяйте силу.

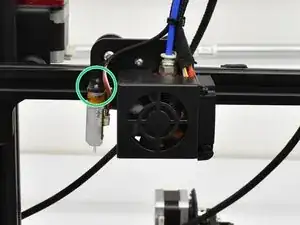

Установите датчик, как показано, со стороной подключения, обращённой к хотэнду. Используйте шестигранник M2 для установки предоставленных винтов M3x6.

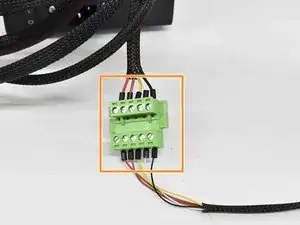

Теперь можно установить заранее опрессованные провода в клеммник Phoenix. Совпадите порядок цветов со стороной материнской платы.

После затяжки всех винтов аккуратно потяните каждый провод, чтобы убедиться в надёжности соединения.

Дважды проверьте совпадение цветов со стороны материнской платы и стороны датчика и подключите стороны друг к другу.

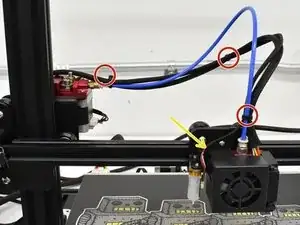

Предоставленные стяжки можно использовать для фиксации нового жгута к оригинальному в показанных местах.

Оставьте небольшой запас провода в жгуте датчика, чтобы он не натягивался при движении оси X.

Свяжитесь с нами по поводу прошивки, если вы приобрели наш комплект BL Touch для CR‑10S.

При первом включении машины после установки и загрузки прошивки датчик выполнит самопроверку.

Командуйте машину выполнить автохоминг и протестируйте датчик пальцем, чтобы убедиться, что он срабатывает как концевой выключатель Z и прекращает движение по оси Z. Если это так, всё подключено правильно, и вы готовы к этапу настройки выравнивания!
