Установка BL Touch на CR-10S Pro

Во время этой процедуры сохраняйте все крепежные элементы — они будут повторно использованы при сборке.

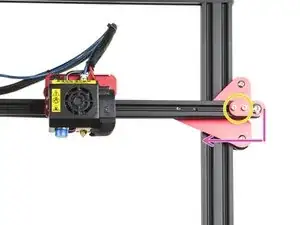

Ослабьте винты с внутренним шестигранником, фиксирующие натяжитель ремня по оси X, используя ключ M3.

Сдвиньте натяжитель ремня по оси X влево, чтобы ослабить натяжение ремня.

Натяжитель по оси X также можно снять.

Снимите концы ремня с каретки по оси X.

Обратите внимание, как ремень обходит выступы, и установите так же при обратной сборке. Нет необходимости полностью снимать ремень. Просто дайте обоим концам свободно свисать до сборки.

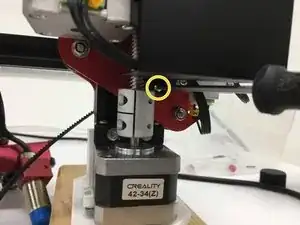

Ослабьте крепления, удерживающие нижнее колесо, используя двусторонний ключ и ключ M3. Не снимайте гайку полностью.

Удалите винты кнопки с головкой, используя ключ M2.

Снимите узел по оси X с машины.

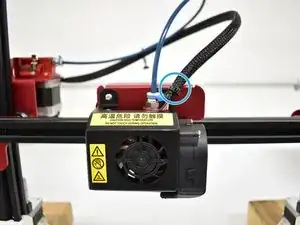

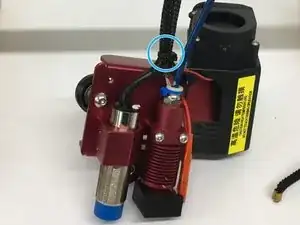

Перережьте стяжку.

Со стороны задней панели снимите винты с полукруглой головкой, используя ключ M2. Это отсоединит оригинальный зонд и кронштейн.

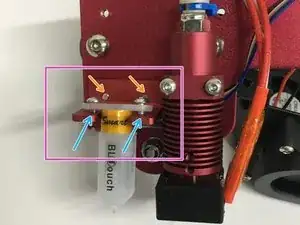

Теми же винтами прикрепите кронштейн BL Touch, как показано.

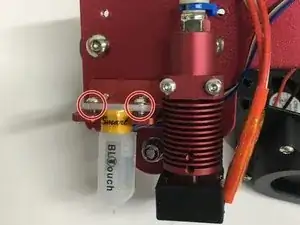

Зонд будет установлен как показано, но пока оставьте его неплотно закреплённым. Подключать жгут проводов удобнее при снятом зонде.

В комплекте имеются винты M3x6 с полукруглой головкой для крепления зонда.

Отрежьте 2 стяжки.

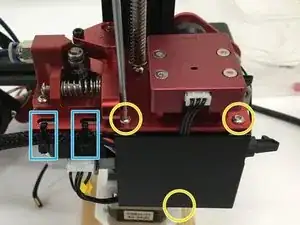

Снимите 3 винта с полукруглой головкой, используя ключ M2, чтобы снять крышку дочерней платы.

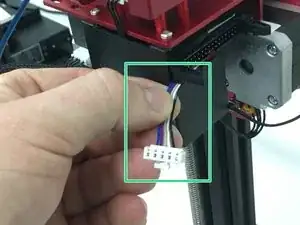

Отключите разъём оригинального зонда. На нём может быть клей, поэтому тяните за разъём, а не за провода.

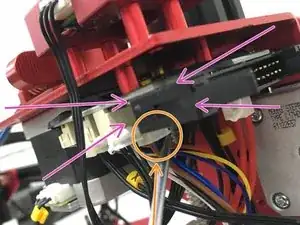

Дочерняя плата отмечена розовыми стрелками.

Для этой установки перемычка не нужна. Мы не будем использовать порт Z — эти инструкции специфичны для нашей прошивки!

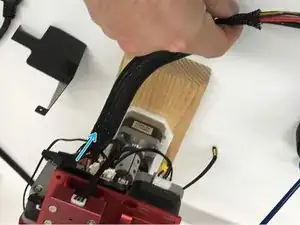

Отодвиньте гофрированную оплётку в сторону дочерней платы. Это уменьшит и удлинит её, что облегчит следующие шаги.

Вытащите оригинальный зонд с противоположной стороны, чтобы вынуть его из оплётки.

Со стороны дочерней платы вставьте новый жгут зонда с маленькой вилкой (со стороны зонда) сначала. С оплёткой в растянутом состоянии вы сможете протянуть его полностью.

Оставьте примерно 1–1,5 дюйма хвоста жгута зонда выступающим рядом с подключением ленточного кабеля и снова установите крышку дочерней платы.

Затяните винты с полукруглой головкой ключом M2. Начните с двух верхних, затем совместите нижнюю вкладку, выровняйте отверстия и установите третий винт.

Добавьте новые стяжки, чтобы зафиксировать оплётку кабеля.

Со стороны хотэнда/зонда проведите провода за хотэндом и подключите к зондy.

Проследите, чтобы провода зонда не были защемлены между кареткой X и кронштейном зонда.

Установите и затяните винты с полукруглой головкой.

Установите новую стяжку.

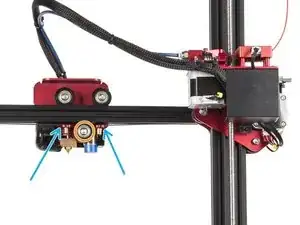

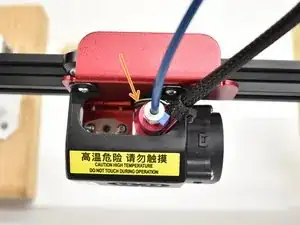

Проложите провода BL Touch за хотэндом, как показано.

Прикрепите каретку X.

Затяните нижнее колесо и снова присоедините ремень с обеих сторон (см. изображения в шаге 1).

Установите переднюю крышку вентилятора, обращая внимание на все провода.

Восстановите концы ремня на каретке X.

Сдвиньте натяжитель по оси X вправо, чтобы натянуть ремень, и затяните винты с внутренним шестигранником.

Не защемляйте провода при сборке.

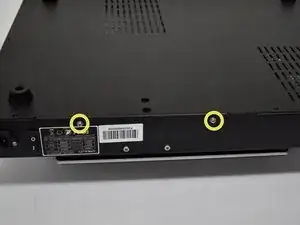

Отверткой #1 Phillips открутите 11 винтов снизу и по 2 винта с каждой стороны, всего 15 винтов. Затем снимите нижнюю крышку.

Отключите оригинальный ленточный кабель (на фото не показан).

Подключите новые разъёмы. Для наглядности здесь показаны только новые подключения.

Ленточный кабель (с ключом)

3‑контактная чёрная вилка в D11 (ряд ближе к слоту SD‑карты). Оранжевый провод будет смотреть в сторону ленточного кабеля, как на фото.

2‑контактная белая вилка в Z+ (соединение ближе всего к ленточному кабелю). С той же точки зрения, что на фото, используйте правые 2 контакта.

Горячий клей — по желанию.

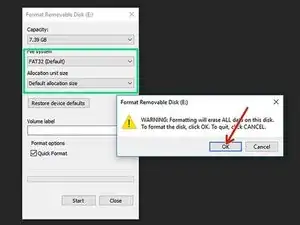

Найдите microSD‑карту ёмкостью не более 16 ГБ и отформатируйте её в FAT32 / по умолчанию размер кластера.

Критично установить размер кластера на «По умолчанию...» или 4096.

Скачайте файлы экрана, распакуйте и найдите папку с именем "DWIN_SET". Эти файлы также ссылаются в шаге 12.

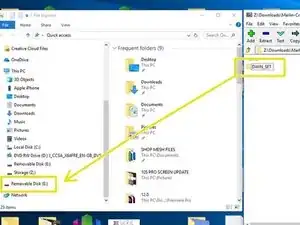

Скопируйте/вставьте, перетащите или щёлкните правой кнопкой и отправьте DWIN_SET на отформатированную SD‑карту.

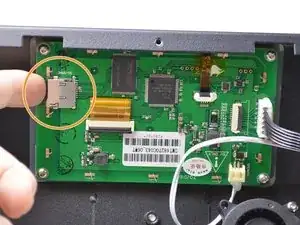

Вставьте правильно настроенную SD‑карту в разъём на дисплее.

Убедитесь, что выключатель питания установлен в положение «0», затем подключите кабель питания к устройству. Разместите устройство так, чтобы было видно экран, и включите питание.

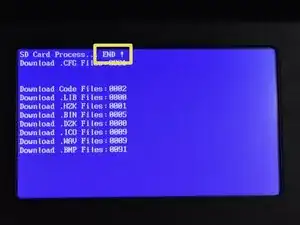

Если всё прошло правильно, вы увидите загрузку файлов, мигание изображений, затем «END» вверху. Смотрите следующий шаг для просмотра видео.

Если всё прошло правильно, вы увидите загрузку файлов, мигание изображений, затем «END» вверху.

Это видео ускорено в 8 раз относительно реального времени.

Выключите устройство, затем извлеките SD‑карту из экрана перед сборкой корпуса.

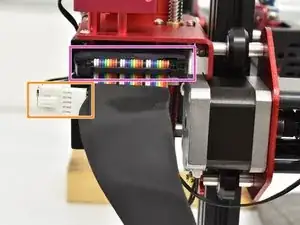

Вставьте плоский шлейф сверху до щелчка фиксирующих защёлок по обеим сторонам, чтобы зафиксировать соединение.

Подключите 5‑контактный разъём для зонда BL Touch. Этот разъём также фиксируется при полном посадке.

Оба разъёма можно вставить только в одном направлении.

Если требуется отсоединение, отпустите фиксаторы перед тем, как тянуть за кабели.

Подключите сторону USB‑A к компьютеру.

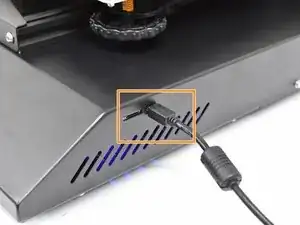

Подключите другую сторону USB к вашему 3D‑принтеру.

Если вы покупали устройство новым, в комплекте был подходящий кабель.

Рекомендуем использовать X Loader для ПК и Hex Uploader для Mac (требуется наличие Arduino IDE в папке Applications).

Prusa Slicer хорошо подходит для записи .hex файлов на микроконтроллеры Atmega2560 (тип, используемый в CR‑10S Pro).

FIRMWARE

Перейдите по адресу http://bit.ly/2DIIXNi, чтобы найти файлы и информацию по прошивке.

Click Here

После завершения установки ознакомьтесь с нашими важными замечаниями, чтобы получить ответы на часто задаваемые вопросы.

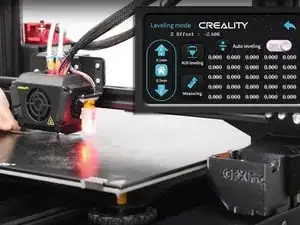

Процесс настройки будет такой же, ЗА ИСКЛЮЧЕНИЕМ того, что вам не нужно устанавливать высоту и чувствительность зонда. Нужно только установить смещение по Z.

ВСЕГДА проверяйте работу зонда: выполните автогоминг, затем активируйте зонд пальцем до приближения сопла к столу. Если движение по оси Z прекращается, вы подключили всё правильно, и дальнейшая работа должна пройти без проблем.
