Установка горячего конца (Hotend) для набора линейных направляющих CR-10S/DDX

Снимите винт крышки горячего конца

Снимите крепёжные винты горячего конца

Ослабьте винты кронштейна натяжного шкива и снимите кронштейн натяжного шкива

Снимите ремень

Снимите болт нижнего колеса V-слота с каретки по оси X

Следуйте таблице для рекомендуемых мест установки

Обратите внимание, что нужно пропускать 2 отверстия между крепежами, и убедитесь, что процесс зеркально повторён от каждого конца направляющей до встречи по центру.

Для направляющих с нечётным числом монтажных отверстий шаблон перекроется в середине

Для направляющих с чётным числом монтажных отверстий шаблон будет продолжен по всей длине направляющей

Предустановите все винты M3x8 с головкой под шестигранник и плавающие T-гайки

Установите печатный направляющий T-гайки на торец экструзии по оси X и сдвиньте направляющую по оси X справа налево

Направляющая помогает вставлять T-гайки в экструзию

Сдвиньте направляющую до тех пор, пока между направляющей и торцом экструзии по оси X не останется примерно 2–3 мм.

Используйте обе направляющие линейной рельсы, чтобы центрировать рельсу относительно алюминиевой экструзии

Затягивайте крепёжные винты по ходу. При затяжке каждого винта опускайте направляющую так, чтобы она сдвигалась вниз по мере затяжки.

Адаптер ремня

4× M3x8 SHCS

3× M3 пружинные шайбы

Гайки M3

Установите винт M3x8 SHCS с пружинной шайбой M3 в адаптер каретки по оси X и закрепите на блоке рельсы.

Поднимите кронштейн ремня — он прилегает к нижней части блока каретки.

Примечание: если винты не заворачиваются, чтобы не сорвать резьбу. Поворачивайте винты против часовой стрелки до щелчка, затем равномерно затяните винты по диагонали (X-образно), пока они полностью не затянутся. Это предотвращает повреждение резьбы.

Примечание: ознакомьтесь с разделом инструкций по монтажу горячего конца перед установкой адаптерных пластин MGN 12 на блок линейной направляющей. Для установки гаек с обратной стороны адаптеров.

Крепление BL Touch и крышка вентилятора

M3x8 SHCS (на 2 мм длиннее стандартного)

Крепление BL Touch и крышка вентилятора

Этот винт заменяет винт крепления M3x8 SHCS

M3x14 SHCS (на 8–10 мм длиннее стандартного)

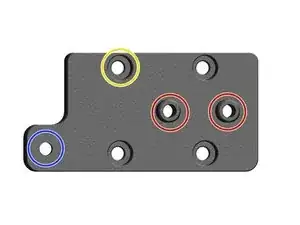

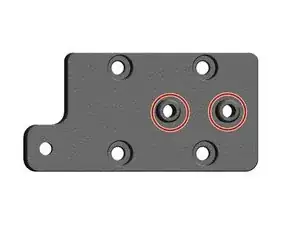

Крепёжные винты горячего конца

M3x22 SHCS (на 6 мм длиннее стандартного) (Стандартный горячий конец)

M3x22 FHCS (на 6 мм длиннее стандартного) (Стандартный горячий конец)

M3x28 SHCS и 2 пружинные стопорные шайбы (на 6 мм длиннее стандартного) (Стандартный горячий конец)
