Установка линейных рельсов по оси Y для Ender 3 / CR20/PRO

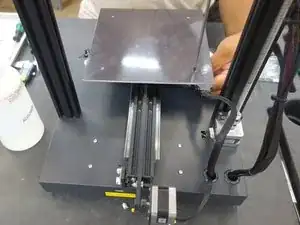

Снимите все 4 винта регулировки стола нагревателя стола.

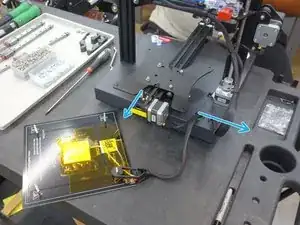

Поднимите нагреватель стола и отложите за принтер или поместите слева от принтера.

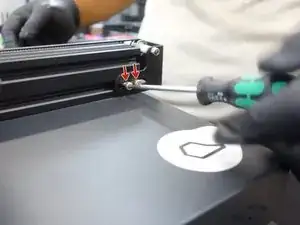

Снимите все 4 винта крепления кронштейна обводного ролика.

Поднимите кронштейн ролика, чтобы ослабить натяжение ремня.

Снимите ремень по оси Y.

Снимите кронштейн обводного ролика и отложите все детали в сторону.

Сдвиньте каретку по Y с передней части профиля оси Y.

Снимите V-образные колеса.

Снимите линейные рельсы для упаковки и протрите избыток масла безворсовой тканью.

Предварительно установите винты M3x8 с цилиндрической головкой и скользящие T-гайки.

Обратите внимание: пропускайте по 2 отверстия между каждым крепежом и зеркально повторяйте этот процесс с каждого конца рельса до совпадения в середине.

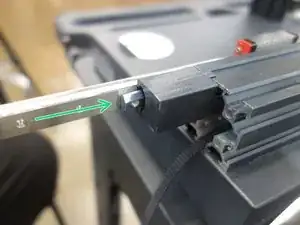

Примечание: при скольжении по линейным рельсам блок рельса не должен соскальзывать с конца рельса.

Вставьте печатный направляющий T-гайки, чтобы облегчить втыкание рельса в верхний паз профиля оси Y.

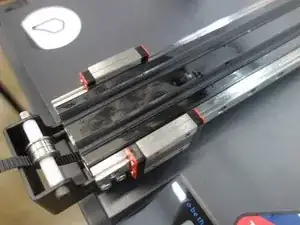

Вставьте рельсы в верхний T-паз.

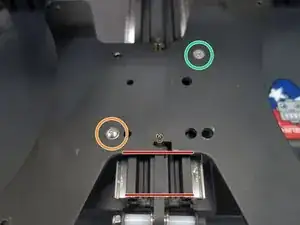

Выравняйте рельсы по торцу профиля, используя одну из прилагаемых пластин-усилителей как упор.

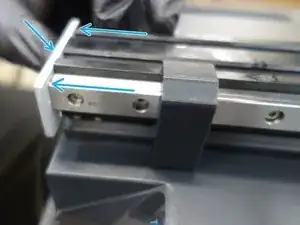

Примечание: при надевании шаблонов выравнивания рельса блок линейного рельса не должен соскальзывать с конца рельса.

Затяните монтажные винты M3 спереди рельса к задней части по обеим сторонам.

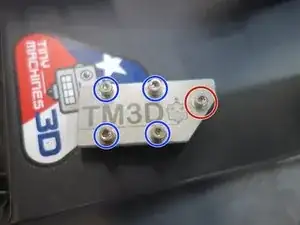

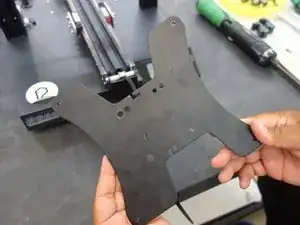

Крепёжные элементы для монтажа блока линейного рельса — на отверстие крепления блока рельса:

M3x12 с цилиндрической головкой

M3 плоская шайба на каждое отверстие

Разрезная пружинная шайба

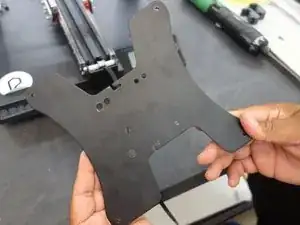

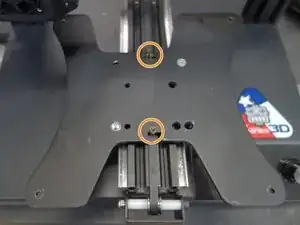

Винт для пятого отверстия пластины-усилителя (M3x10 с плоской шайбой M3)

M3 шестигранная гайка

Правая сторона

Левая сторона

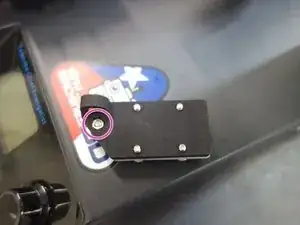

M4x10 винт с потайной головкой

M4x12 винт с полупотайной головкой

M4 шайба

M4 шайба большого наружного диаметра

Сначала винт M4 с потайной головкой. Затем установите винт M4x14 с полупотайной головкой со стопкой шайб.

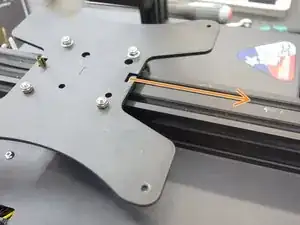

Сдвиньте каретку по Y вперёд и проверьте, что каретка по Y параллельна передней части профиля оси Y. Затем полностью затяните винты.

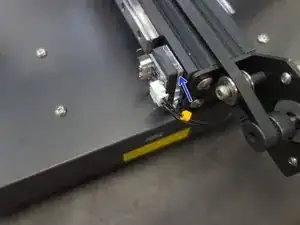

Установите этот проставочный элемент между кронштейном концевика и профилем.

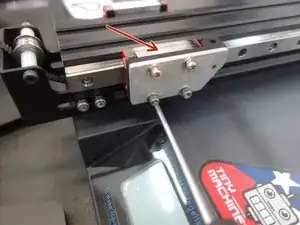

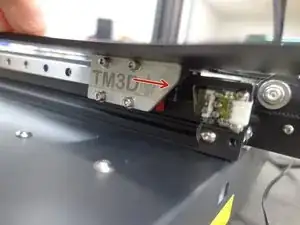

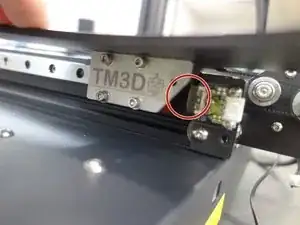

Проверьте, что концевик по Y срабатывает от адаптерной пластины.

Переустановите кронштейн обводного ролика.

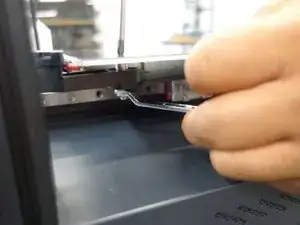

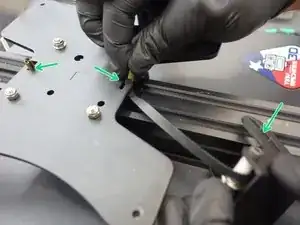

Вставьте ремень обратно в прорези держателя.

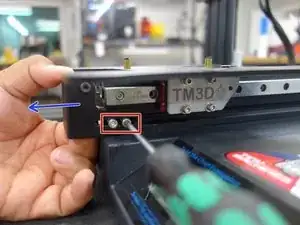

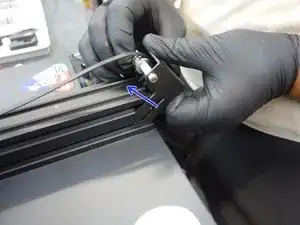

Сдвиньте кронштейн обводного ролика вперёд, чтобы натянуть ремень.

Затем затяните монтажные винты по обеим сторонам.

CR20 Pro

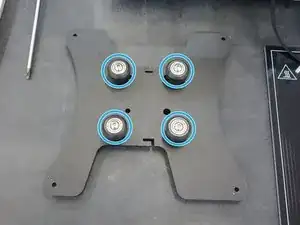

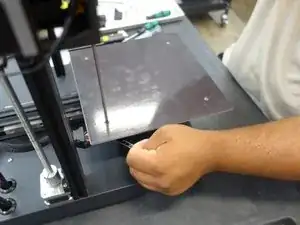

Переустановите: пластину нагревателя стола, жёсткие крепления стола, гайки с нейлоновым фиксатором или ручки регулировки уровня стола.

Ender 3 и CR20

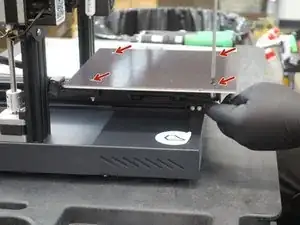

Переустановите: пластину нагревателя стола, пружины для выравнивания стола и ручки регулировки уровня стола.
