Установка и замена 32-битного BL Touch для Creality Ender 3 Pro и V2

Шаг 1

Прикрепите датчик к креплению с помощью предоставленных винтов M3x6, расположив датчик так, чтобы разъем был направлен к соплу.

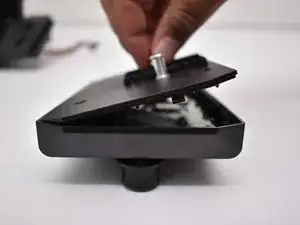

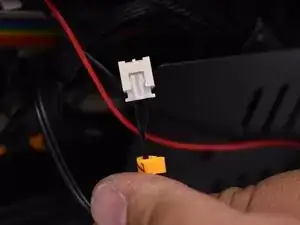

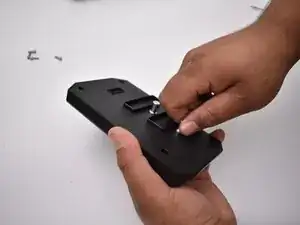

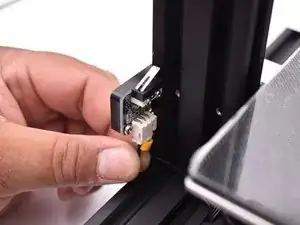

Подключите разъем, как показано на рисунке.

Финальное крепление должно выглядеть так.

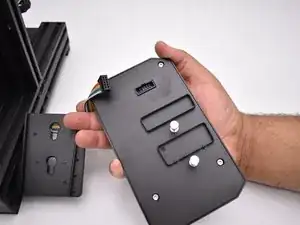

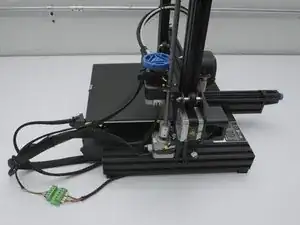

Используйте предоставленные стяжки и прикрепите жгут в 3 местах. Не затягивайте стяжки слишком сильно.

Крепление датчика отличается для Ender 3 V2 и Ender 3 / Pro, но основная часть этого руководства применима ко всем 32-битным вариантам Ender 3.

Шаг 2

Смотрите нашу подробную схему подключения.

Оригинальный разъем переключателя ограничения Z не будет использоваться. Оставьте его отключенным.

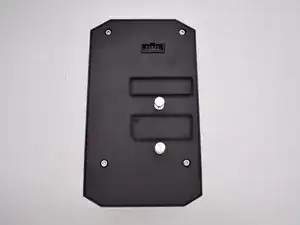

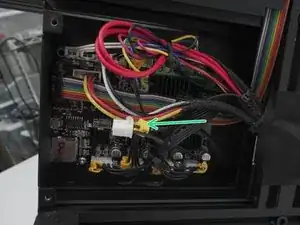

Используйте предоставленную стяжку, чтобы прикрепить провода BL Touch к остальному жгуту проводов.

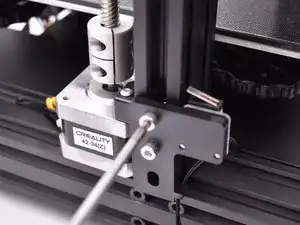

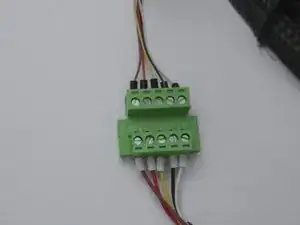

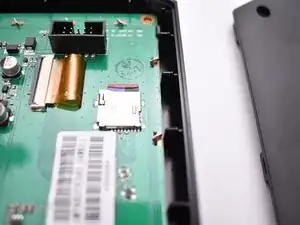

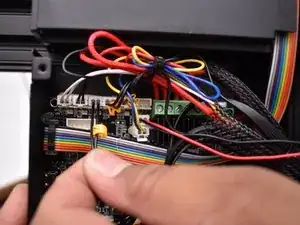

Соберите зеленый разъем. Подключение проводов должно совпадать, но порядок подключения не важен для начала. Для надежности соберите, как на картинке.

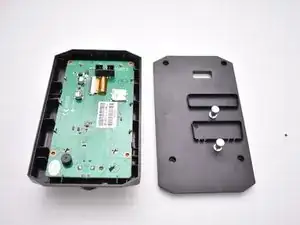

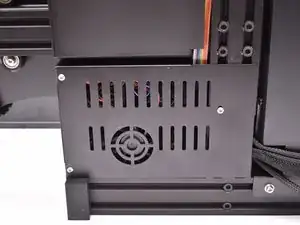

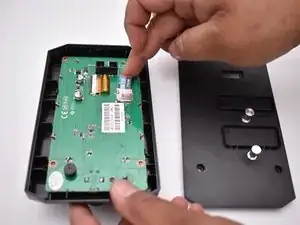

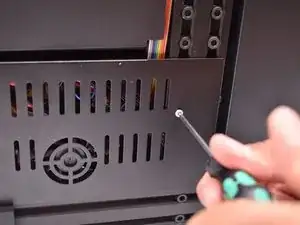

Установите нижнюю крышку обратно, убедившись, что вы подключили вентилятор.

Шаг 3

Дважды проверьте подключение проводов перед подключением зеленых разъемов или включением устройства! Если перепутать провода, может произойти повреждение.

Прошивка отличается для Ender 3 / Pro и Ender 3 V2. Пожалуйста, свяжитесь с нами, укажите тип вашей платы и устройства для получения файлов прошивки и экрана.
