Обновление вентилятора Noctua для CR-10S Pro

Метки используются в следующих шагах

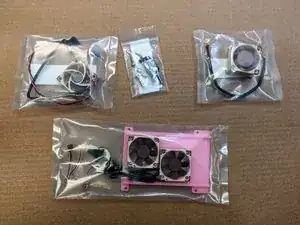

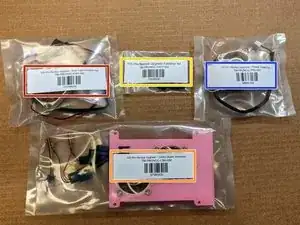

Оборудование

Вентилятор блока питания (Шаг 4)

Вытяжной вентилятор заднего корпуса (Шаг 5)

Монтажная сборка вентилятора для платы управления (Шаг 6)

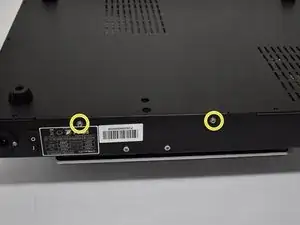

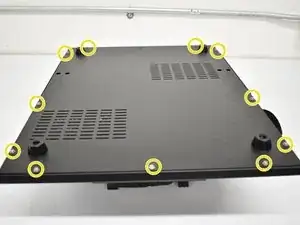

Этот шаг описывает как удалить 11 винтов на дне и 2 винта сбоку, всего 15

Далее, снимите нижнюю крышку

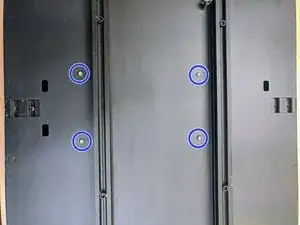

После снятия нижней крышки переверните принтер боком и удалите винты блока питания (PSU), удерживая PSU на месте стороной с лентой вверх

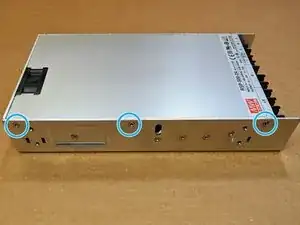

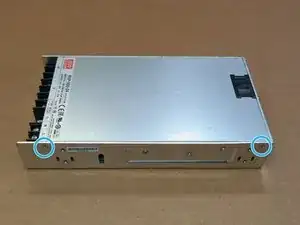

Удалите 6 винтов PSU, фиксирующих крышку (обведены в синем)

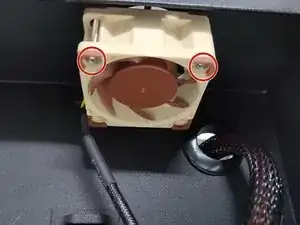

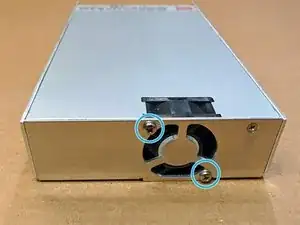

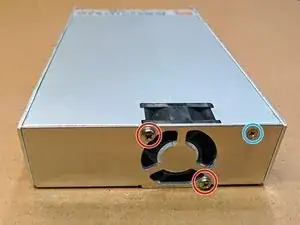

Далее снимите 2 винта, фиксирующих оригинальный вентилятор 4020 (обведены в красном)

Отключите кабель оригинального вентилятора

Кабель оригинального вентилятора приклеен. Осторожно потяните за кабель, чтобы снять его после отключения разъёма

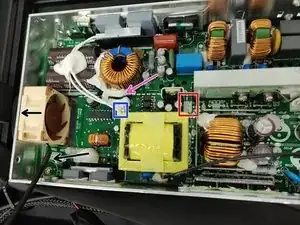

Проложите новый кабель вентилятора под белыми проводами

Подключите новый кабель вентилятора

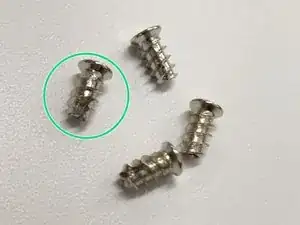

Закрепите вентилятор с помощью саморезов, включенных в комплект

Обратите внимание на ориентацию вентилятора и расположение проводов

Следуйте шагу 2 в обратном порядке для установки крышки PSU

Удалите винт M3, удерживающий штатный вентилятор, и замените вентилятор на новый 4010, используя прилагаемые винты с головкой M3x12

Разъём для проводов красный(+V) и чёрный(-V) соединён с соответствующими клеммами на PSU
