Установка хотенда набора линейной рейки CR-10S PRO

Удалите винт крышки хотенда

Снимите крепежные винты хотенда

Ослабьте винты крепления кронштейна натяжного ролика и снимите кронштейн натяжного ролика

Снимите ремень

Снимите болт нижнего колеса V-образного паза с X-каретки

Следуйте таблице для рекомендуемых мест крепления

Обратите внимание: пропускайте 2 отверстия между крепежами, и убедитесь, что процесс зеркально повторён с каждого конца рейки, пока вы не встретитесь в середине.

Для реек с нечётным числом монтажных отверстий узор перекрывается в середине

Для реек с чётным числом монтажных отверстий узор продолжается через всю рейку

Предварительно установите все винты M3x8 с головкой под шестигранник (SHCS) и скользящие Т-гайки

Установите печатный направитель Т-гайки на конце профиля оси X и сдвиньте рейку вдоль оси X справа налево

Направитель помогает вводить Т-гайки в профиль

Сдвиньте рейку так, чтобы между рейкой и торцом профиля оси X оставалось примерно 2–3 мм.

Используйте оба направителя линейной рейки, чтобы центрировать рейку относительно алюминиевого профиля

Затягивайте монтажные винты по мере продвижения вниз. При затяжке каждого винта опускайте направитель линейной рейки вниз.

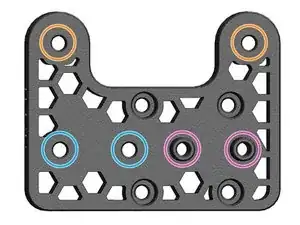

Переходник для ремня

4x M3x8 SHCS

3x M3 пружинные шайбы

M3 шестигранные гайки

Установите винт M3x8 SHCS с пружинной шайбой M3 в адаптер каретки X и закрепите на блоке рейки.

Нажмите вверх на кронштейн ремня — он должен стоять вплотную к нижней части блока каретки.

Примечание: если винты не заворачиваются, найдите резьбу. Поверните винты против часовой стрелки до щелчка, затем равномерно затяните винты крест-накрест до полной фиксации. Это предотвращает повреждение резьбы.

Примечание: ознакомьтесь с разделом инструкций по креплению хотенда перед установкой адаптерных пластин MGN-12 на блок линейной рейки. Это касается установки шестигранных гаек на заднюю часть адаптеров.

Вдавите все 4 M3 шестигранные гайки с задней стороны адаптера перед установкой на блок линейной рейки

Крепёжные винты хотенда

Заводской винт хотенда M3x20 SHCS (на 5 мм длиннее оригинала) с пружинной фиксаторов шайбой

Винт MicroSwiss для хотенда M3x20 SHCS (+6 мм длиннее стандартного)

Кронштейн BL Touch

M3x8 BHCS (+4 мм длиннее стандартного)

Заводские винты крышки вентилятора Примечание — начните оба винта прежде чем полностью затягивать

M3x6 BHCS (+2 мм длиннее стандартного)

2x M3x8 BHCS крепеж для установки BL Touch

3 мм акриловая прокладка

Печатаемые прокладки для BL Touch

Кронштейн BL Touch
