Установка хотэнда на линейную направляющую CR-10 V2

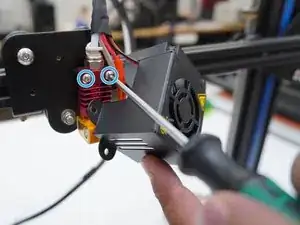

Снимите винт крышки хотэнда

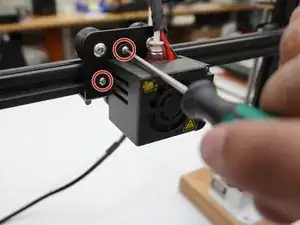

Снимите крепёжные винты хотэнда

Ослабьте винты кронштейна натяжного ролика и снимите кронштейн натяжного ролика

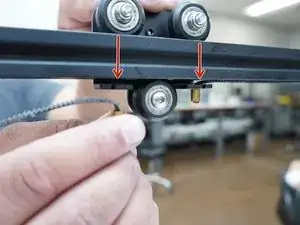

Снимите ремень

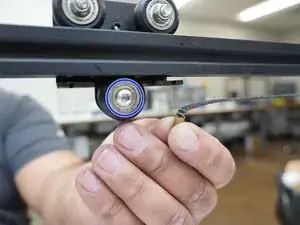

Снимите нижний болт колеса V-образного паза с X-каретки

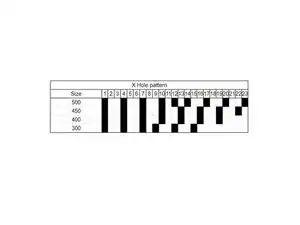

Следуйте таблице для рекомендуемых мест крепления

Обратите внимание: пропускайте 2 отверстия между крепежами и убедитесь, что вы зеркально повторяете этот процесс с каждого конца направляющей, пока не встретитесь в середине.

Для направляющих с нечётным числом монтажных отверстий шаблон перекроется в середине

Для направляющих с чётным числом монтажных отверстий шаблон будет продолжен по всей длине направляющей

Предварительно установите все винты M3x8 с головкой под внутренний шестигранник и скользящие Т-гайки

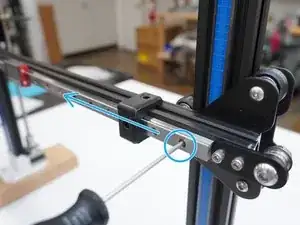

Установите печатный направитель Т-гайки на конец профиля оси X и наденьте направляющую на ось X, с правого конца налево

Направитель помогает вводить Т-гайки в профиль

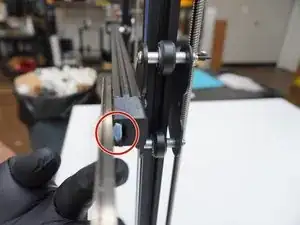

Сдвиньте направляющую так, чтобы между направляющей и концом профиля оси X осталось около 2–3 мм.

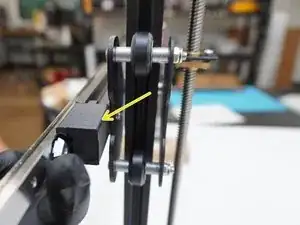

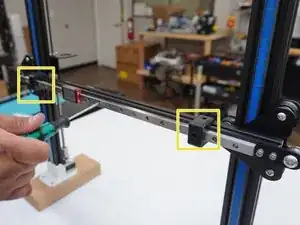

Используйте оба направителя линейной рельсы, чтобы центрировать рельсу относительно алюминиевого профиля

Затягивайте крепёжные винты по мере продвижения. При этом опускайте направитель линейной рельсы вниз по мере затяжки каждого винта.

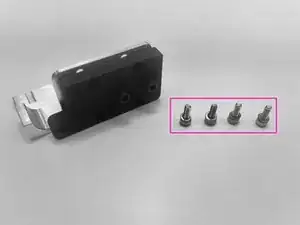

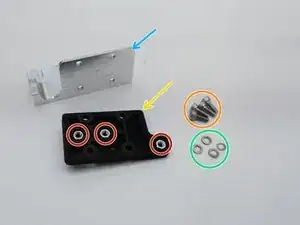

Адаптер ремня

4× M3x8 с головкой под внутренний шестигранник

3× разрезные шайбы M3

Гайки M3

Установите винт M3x8 с разрезной шайбой M3 в адаптер каретки X и закрепите на блоке рельсы.

Подожмите вверх кронштейн ремня — он вплотную примыкает к нижней части блока каретки.

Примечание: если винты не заворачиваются, чекните резьбу. Проверните винты против часовой стрелки, пока не услышите щелчок, затем равномерно затяните винты по диагонали до полной затяжки. Это необходимо, чтобы не повредить резьбу.

Примечание: ознакомьтесь с разделом «Инструкции по креплению хотэнда» перед установкой адаптерных пластин MGN12 на блок линейной рельсы. Для установки шестигранных гаек на заднюю часть адаптеров.

Все штатные винты для крепления хотэнда и экструдера повторно используются для CR10 V2/V3

Винты M3x6 с потайной головкой (+2 мм длиннее заводских) используются для установки штатного кронштейна Bl Touch.
