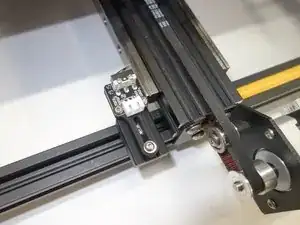

Установка концевого выключателя линейного направляющего CR10S

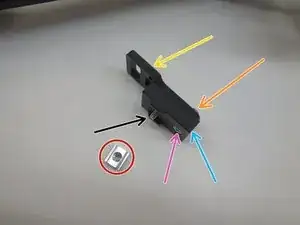

Скользящая T-образная гайка M3

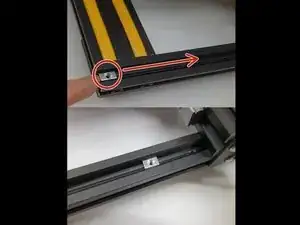

Вставьте T-образную гайку M3 в центральную часть принтера

Болты с потайной головкой M3X12 и шайбы M3

Болты с цилиндрической головкой M3x10

Регулируемое крепление концевого выключателя A

Регулируемое крепление концевого выключателя B

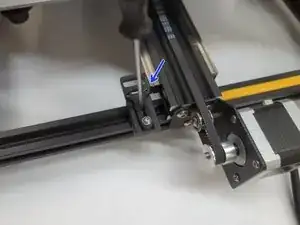

Затяните винт M3 в T-образную гайку

Отрегулируйте крепление концевого выключателя так, чтобы оно было перпендикулярно линейному направляющему

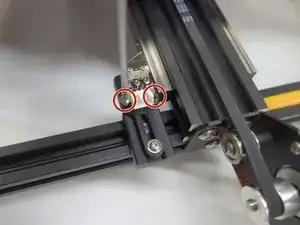

Снимите плату концевого выключателя с крепления Creality и повторно используйте штатные винты для установки концевого выключателя, как показано

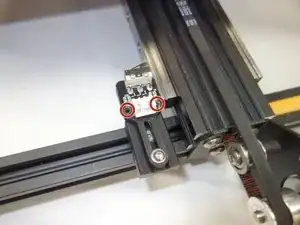

Используйте болты с потайной головкой M3x12 для регулировки положения концевого выключателя так, чтобы наконечник сопла находился на одном уровне с передним краем стола при срабатывании концевого выключателя
